Устройство, неисправности и работы по замене сцепления ВАЗ 2114

Устройство, неисправности и работы по замене сцепления ВАЗ 2114

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

Сцепление в сборе

Сцепление в сборе

В каких случаях требуется регулировка сцепления

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой

Регулировка сцепления ВАЗ 2114, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

  • регулировка педали сцепления;
  • регулировка троса сцепления;
  • регулировка педали по высоте;
  • регулировка муфты сцепления.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный.

На фото представлена муфта сцепления Ваз 2114

На фото представлена муфта сцепления Ваз 2114

В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Какие инструменты понадобятся

Регулировка сцепления ВАЗ-2115

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Диагностика сцепления Ваз 2109

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии.

Читайте так же:
Результат регулировки клапанов калина

Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре.

Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств. Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2109 сцепления проводится в несколько этапов:

  1. Выключите мотор, выжмите педаль сцепления несколько раз, в процессе этого действия внимательно слушайте, не появляются ли во время этих операций посторонние звуки: щелчки, трение, скрипы и т. д.
  2. Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями. Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления
  3. С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.
  4. Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Регулировка

Процесс регулировки

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

  • Открутить равномерно гайки крепления троса сцепления;
  • Проверить несколько раз ход педали, замеряя расстояние точно в миллиметрах;
  • Выполнить натяжение или ослабление троса, в зависимости от ситуации;
  • Затянуть гайки с моментом 14,4 Нм.

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Регулировка сцепления Ваз 2114

Сцепление во всех автомобилях ВАЗ устроено практически одинаково. Все же, у заднеприводных моделей есть свои особенности, у переднеприводных — свои. Это касается в основном привода выключения сцепления и процесса регулировки, о котором мы сегодня поговорим.

Читайте так же:
Как регулировать рулевую колонку на приоре

Содержание:

Особенности привода сцепления ВАЗ 2114

В заднеприводных автомобилях ВАЗ для управления сцеплением использовался гидравлический привод. Он сложнее по конструкции, чем механический, но работает стабильнее. Конструктивными особенностями привода сцепления старых моделей ВАЗ заложена высокая надежность работы сцепления, а техническое обслуживание механизма гидропривода проводилось крайне редко. Поскольку нагрузки внутри гидравлической системы совсем небольшие, то ее детали не так подвержены износу, и как следствие служат дольше.

Особенности привода

Современные автомобили ВАЗ, в том числе ВАЗ 2114, оборудовали системой механического привода вместо гидравлики. Вероятно, это сделано для удешевления конструкции, и с точки зрения рациональности использования. Дело в том, что КПП в переднеприводных автомобилях расположена в непосредственной близости от блока педалей, поэтому городить гидравлическую систему привода посчитали нецелесообразным.

Конструкция привода сцепления ВАЗ 2114

Практика показала, что простота не всегда спутник надежности, поскольку к работе механического привода претензий не возникает, но надежность конструкции оставляет желать лучшего. Для того, чтобы регулировка сцепления ВАЗ 2114 проходила осознанно и со знанием дела, будет нелишним вкратце ознакомиться с конструкцией привода. Особенно, если вы регулируете сцепление впервые.

Конструкция привода

Сцепление двигателя с КПП выключается при помощи фрикционного диска, который нужно отвести на определенное расстояние от маховика коленчатого вала, для того, чтобы крутящий момент не передавался на КПП во время переключения передач. Для этого в механизме сцепления устроен механизм, который нужно приводить в движение педалью. Чтобы передать усилие с педали на вилку сцепления, которая отсоединяет фрикционный диск от маховика, установлен механизм привода.

Он состоит из троса привода сцепления, самой педали и вилки, которая и выключает сцепление. Трос — больное место в конструкции переднеприводных автомобилей, потому что часто расходные материалы и детали, к которым относится трос, изготавливаются на предприятиях с сомнительной репутацией. Качество таких тросов оставляет желать лучшего, но они дешевле фирменных ВАЗовских, поэтому особо рачительные владельцы могут заплатить за свою рачительность вдвое больше. Но это тема для особой дискуссии, нас интересует в первую очередь регулировка сцепления

Читайте так же:
Как регулировать педаль газа на сноуборде

Зачем регулировать сцепление

Регулировать его нужно по нескольким причинам. Во-первых, новый трос просто так, без регулировки, не станет правильно работать сразу, даже если его идеально установить. Во-вторых, регулировка сцепления позволит оптимально установить педаль в удобном положении. В-третьих, и это самое главное, правильная регулировка позволит сцеплению работать в нормальном режиме, без перегрузок, пробуксовывания и рывков.

Параметры регулировки привода сцепления

Параметры регулировки

В результате регулировок мы должны добиться заводских нормативов по рабочему ходу педали, свободному ходу, а также по мягкости выключения сцепления. Завод рекомендует придерживаться полного рабочего хода педали сцепления в пределах 125-135 мм. Замер производится от центра рабочей площадки педали до полика. Максимально допустимый ход педали сцепления — 160 мм.

Также следует обратить внимание на положение педали. Если она задрана под потолок, это не самое удобное для работы ее положение. В идеале педаль сцепления и педаль тормоза должны стоять на одном уровне. Главный критерий — чтобы пятка не отрывалась от пола при управлении. Тогда не будут уставать суставы и спина.

Регулировка привода сцепления ВАЗ 2114

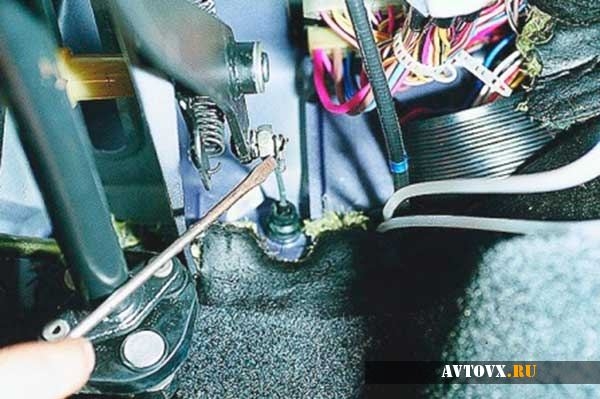

Регулировкой привода мы просто меняем длину кожуха троса, которая влияет на величину рабочего хода педали. Отпустив контргайку ключом на 17, мы вращаем гайки 5 на наконечнике 4, как показано на рисунке.

Регулировка привода

В процессе эксплуатации автомобиля износ фрикционных накладок приводит к увеличению свободного хода педали сцепления, поэтому эту процедуру нужно проводить, как только вы почувствовали изменения в настройках сцепления. Если сцепления не до конца выключается, ведет, то кожух троса следует удлинить вращением гайки 5. Если механизм сцепления буксует, при этом появляется характерный запах горелого, то трос стоит укоротить до тех пор, пока сцепление двигателя с КПП не станет стопроцентным при отпущенной педали.

Читайте так же:
Регулировка шкворней уаз на колхозных мостах

Это проверяется только в процессе эксплуатации, а все необходимые рекомендации мы привели в этом обзоре. Не буксуйте сцеплением, и удачи на дорогах!

Читайте также Регулировка рулевой рейки Ваз 2110, Ваз 2107 — регулировка сцепления

Замена сцепления ваз 2110

О замене нужно задумываться в следующих случаях:

  • После нажатия на педаль сцепления появилась ощутимая вибрация.
  • Сцепление «ведет» — мощность мотора падает без причины.
  • Неполный запуск. Автомобилисты называют эту неисправность «сцепление буксует».
  • Посторонние звуки в виде рывков и щелчков при запуске.
  • Самовольное выключение сцепления.

Если вы обнаружили один из таких дефектов, то нужно провести ремонт. Если замена деталей (к примеру, вилки) может быть выполнена своими руками, то найти неисправную часть достаточно сложно. Лучшим выходом будет поездка в автомобильный сервис для диагностики. Стоит услуга недорого – около 300 рублей. Зато после проверки вы будете знать, какие детали нужно купить. Проходит замена и ремонт при помощи смотровой ямы или подъемника, причем второй вариант более практичный. Итак, у нас есть новые детали, смотровая яма с домкратом или подъемник, труба-усилитель (можно заменить обычной монтировкой) и набор рожковых и торцевых ключей. Можно начинать.

Проходит замена следующим образом:

    Нам нужно приподнять переднюю часть ВАЗ 2110 и надежно зафиксировать его на подставках. При работе с ямой нужно установить для задней пары колес специальные упоры.

Демонтаж воздушного фильтра для доступа к КПП.

Снятие передних колес для доступа к сцеплению автомобиля.

Демонтаж подушки. После этого шага у вас появится доступ к сцеплению.

Замена деталей корзины сцепления.

Многие автомобилисты задаются вопросом: «А сколько стоит поменять сцепление в автосервисе?». Ответ – около 2 тысяч рублей, при этом комплект качественного узла обойдется вам примерно в такую же сумму.

На заметку: на автомобильном рынке можно найти керамические диски для ВАЗ 2110. Их особенность – это высокий коэффициент трения. Но нужен он только при постоянной большой нагрузке. В штатной форме керамические элементы идут в спортивные и грузовые авто. Некоторые предпочитают их ставить в обычные легковушки, забывая про главный недостаток: сообщение дисков происходит мгновенно, что делает езду в городе некомфортной.
