Как настроить и отрегулировать дисковые тормоза на велосипеде

Установка регулировка дисковых тормозов на велосипеде

Новые велосипеды часто комплектуются тормозами ободного типа, или V- brakes, а на советские велосипеды всегда устанавливались единственно существующие тормоза клещевого типа. В настоящее время это связано с желанием удешевить конструкцию: ведь не секрет, что многие велосипедисты мечтают поменять тормоза на дисковые при первой возможности. Зачастую даже уже при выборе велосипеда в сумму закладывают расходы для смены тормозной системы.

Ниже мы расскажем, как настроить дисковые тормоза на велосипеде вашей мечты.

Так как принцип действия дисковых тормозов различный, то отрегулировать их по одной схеме нельзя. Тормозные дисковые механизмы бывают:

• механические. При этом энергия торможения передаётся механически, с помощью тросика; , у которых существует специально проложенная гидролиния, и энергия торможения передаётся давлением столба жидкости.

Рекомендации по настройке дисковых тормозов

Процесс этот несложный, следовательно, выполнить его можно самостоятельно. Потребуется:

• закрепив колесо, калипер отцентровать относительно диска, используя для этого шайбы разной толщины (входят в комплект). Ставят их между креплением на раме и ротором, подбирая тщательно. Если замечено, что колодка трется о диск, ее требуется развести, для чего на калипере выкручивают шестигранник;
• чтобы отрегулировать положение тормозной ручки, под рычагом тормоза откручивают маленький шестигранник. При значительном увеличении хода, что негативно сказывается на мощности торможения, возможно, придется прокачать тормоза;
• чтобы не попал в систему воздух, во время проведения работ, велосипед не рекомендуется переворачивать;
• действия по разжиманию колодок требуются, если последние сжались, что происходит из-за нажатия ручки, когда система не заполнена маслом и не установлен ротор;
• после завершения всех операций, подтягивают болты вновь, проверяют, нет ли перекоса и смещения диска. Чтобы понять это, нажимают ручку.

Поможет произвести правильно установку и настройку дисковых тормозов на велосипед видео «Установка тормоза дискового вместо v-brake»

Проверка тормозной системы после регулировки

Проверку можно провести в несколько шагов. Первый – не снимая велосипед со стенда, на котором проводилась регулировка, приведите во вращение колесо и нажмите на рычаг тормоза – колесо должно мгновенно остановиться. Второй – совершите контрольную поездку с резким торможением, тормоза должны срабатывать при минимальном воздействии на рычаг.

Если все процедуры выполнены правильно, то безопасность и удовольствие от поездки Вам обеспечены!

Гидравлические

Наиболее дорогой вариант дисковых тормозов. Работают благодаря специально проложенной гидролинии. Торможение при езде на велосипеде осуществляется благодаря давлению столба жидкости.

Достоинства и недостатки гидравлики

Среди достоинств можно выделить следующие:

• более лёгкий ход тормозной ручки из-за отсутствия трения тросика о рубашку;
• высокий контроль тормозного усилия (модуляция);
• низкая чувствительность к перегревам при долгом торможении;
• в случае износа колодок не нужна постоянная настройка.

К основным недостаткам гидравлических тормозов, установленных на велосипеде, можно отнести более высокую стоимость по сравнению с механикой, а также высокую вероятность повреждения гидролинии. Причём её ремонт проблематично сделать в домашних условиях и потребуется работа специалиста, которая к тому же обойдётся недёшево.

Регулировка гидравлических тормозов

Как и в случае с механическими тормозами, причиной настроить гидравлические служит возникновение посторонних шумов во время езды, а также появление сопротивления при движении. Прежде чем начать регулировать гидравлическую тормозную систему, следует провести простую проверку: регулировка необходима, если быстро раскрученное колесо легко останавливается при задевании диска тормозов. Регулировка гидравлики в велосипеде имеет следующие этапы:

1. Для начала нужно добиться подвижности калипера, ослабив его болты.
2. Затем до упора нужно выжать рукоятку.
3. Нужно обратить внимание на клапаны на колодках: они должны стоять симметрично и находиться на одинаковом расстоянии от ротора.
4. Если клапаны установлены верно, можно затягивать болты на механизме, при этом не отпуская рукоятку тормозов. При этом нужно добиться идеального положения диска: он должен находиться от колодки на минимальном расстоянии, не превышающем полмиллиметра, но при этом не касаться её. Добиться такого положения достаточно тяжело, поэтому рекомендуется осуществлять эти действия с посторонней помощью.
5. Закрутив все болты, можно отпустить рукоятку.
6. В завершение нужно настроить ручку тормоза с помощью шестигранника.

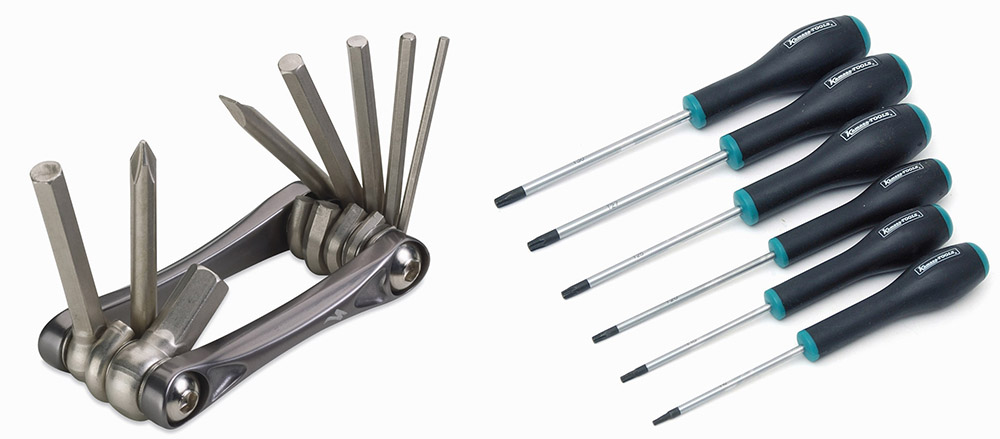

Какой инструмент может вам понадобиться?

Для настройки дисковых тормозов велосипеда достаточно минимального набора инструментов — это 6-гранник или отвертка с головкой типа Torx. Современные велосипеды максимально адаптированы под простое и быстрое обслуживание, поэтому вам не придется заморачиваться с поиском нужных приспособлений и инструментов.

Чтобы при настройке тормозов регулировка не сбивалась, проверьте, что все остальные узлы системы стоят на своих местах без проблем — колесо надежно зафиксировано в раме/вилке, ротор ровный, адаптер хорошо прикручен к раме. В противном случае при затяжке тормозов эти элементы могут смещаться, нарушая баланс.

2. Центруем калипер

Главная задача на данном этапе — добиться того, чтобы диск располагался точно посередине между тормозными колодками. Это позволит обеспечить равномерный их износ. Как этого достичь? Обычно на тормозах есть специальная крутилка с обозначением in/out, позволяющая легко регулировать это расстояние.

Если таковой нет, то обязательно есть шестигранный болт, который выполняет эту же функцию. Для его затяжки вы можете использовать набор шестигранников Bike Hand YC-267.

3. Регулируем зазор к неподвижной колодке

Регулировка зазора к неподвижной колодке осуществляется с помощью схожей крутилки, которая может закручиваться вручную или с помощью болта типа Torx. Колодку следует подвести максимально близко к поверхности самого ротора. При этом они должны слегка соприкасаться.

При вращении по часовой стрелке колодка приближается к ротору, а против — отдаляется.

4. Регулируем зазор к подвижной колодке

Первым делом необходимо ослабить болт, который фиксирует трос натяжения в калипере, до того состояния, пока вы не сможете руками двигать рычаг приближения колодки.

Далее с помощью красного регулятора, вращая его по часовой стрелке и против, установите положение рычага так, чтобы он зажимал ротор примерно на середине своего хода.

5. Фиксируем трос

Натяните тормозной трос плоскогубцами и зафиксируйте его положение, затянув болт.

5. Подгоняем положение ручки

С помощью специальной черной крутилки, которая расположена на тормозной ручке, установите удобное расстояние от грипсы до руля, при котором тормоз будет зажат. При выкручивании крутилки вы будете отдалять ручку тормоза от грипсы в момент схватывания тормоза.

Если вам не удалось найти удобное положение, следует вернуться к пункту 5 и перенатянуть трос.

На этом регулировка тормозов на велосипеде завершена — вам останется только проверить их работоспособность. Просто сядьте и прокатитесь на своем байке — вы сами должны почувствовать, подходят ли вам тормоза, ведь каждый опытный ездок привыкает к различному определенному характеру торможения. Главное, чтобы механизм срабатывал четко и давал ожидаемый отклик.

Аналогично настраиваются как передние, так и задние тормоза, поэтому повторять описание процедуры попросту нет смысла.

Как отрегулировать дисковые механические тормоза на горном велосипеде

Механика постепенно уходит в историю. Сейчас ее еще можно увидеть в бюджетной линейке российских Stels, Forward и Stern. Учитывая цену, о принадлежности деталей тормозной системы к таким мировым брендам, как Shimano и Sram, говорить не приходится. Обычно это какой-то noname комплект, который имеет минимум настроек.

Еще один гвоздь в списке недостатков механических дисковых тормозов – они чаще нуждаются в регулировке. Все потому, что одна из колодок неподвижна. По мере ее стирания расстояние между ней и диском автоматически увеличивается. Между тем колебания значений этого зазора должны быть незначительными, иначе фрикционные накладки будут неравномерно изнашиваться + страдает качество замедления.

Проверка готовности системы к регулировке

Итак, сперва необходимо убедиться, что:

• Адаптер, к которому крепится калипер, хорошо закреплён на раме или вилке (болты плотно затянуты).
• Уже проверенный ротор надёжно зафиксирован винтами на втулке.
• Колесо установлено на велосипед, эксцентрик/гайки затянуты.
• Барашек регулировки натяжения троса выкручен не более чем на 1,5 оборота (находится рядом с ручкой или суппортом).
• Трос закреплен на подвижном рычаге машинки.

Работа с калипером

Регулировка механических дисковых тормозов на горном велосипеде выполняется в два этапа: наладка калипера и поднастройка тормозной рукоятки. Отрегулировать суппорт – значит выставить колодки симметрично относительно диска, при этом зазоры должны быть минимальными.

В настройке калипера важно соблюдать последовательность действий:

• Отцентрировать машинку. Ослабьте болты крепления суппорта к переходнику и, двигая калипер, отыщите такое его положение, при котором колодки будут равноудалены от диска и полностью параллельны ему. Отцентрировав машинку, притяните ее к переходнику, соблюдая правило равномерной затяжки: вращайте один болт на ¼ оборота, затем другой также на ¼, и снова повторяйте описанную процедуру с первым и вторым крепежом.
• Выставить зазор между неподвижной колодкой и диском. На калипере механического дискового тормоза любого класса есть болт или регулировочное колесо, позволяющее приближать/удалять неподвижную колодку от диска. Здесь стоит задача воспользоваться этой регулировкой, чтобы приблизить колодку максимально близко к ротору, соблюдая зазор. Проще всего сделать это так: придвинуть фрикционную накладку вплотную к диску, но так, чтобы она не изгибала его, и немного отпустить болт для получения небольшого зазора.

• Отрегулировать зазор между подвижной колодкой и ротором. На серьезных комплектах для этого предусматривается специальная регулировка – болт, двигающий колодку вне зависимости от натяжки тросика. На дешевых велосипедах эта настройка совмещена с натяжкой троса. Задача – выставить тот же зазор, что и между неподвижной фрикционной накладкой и диском.

Совет. Настройте зазор так, чтобы на середине хода тормозной ручки фрикционные накладки плотно прихватывали диск. Для этого потребуется корректировать натяжение троса с помощью барашка и положение неподвижной колодки (чтобы соблюдать симметрию относительно ротора).

К сведению. Центровку калипера можно пропустить, если эта операция была выполнена ранее, а колесо не снималось.

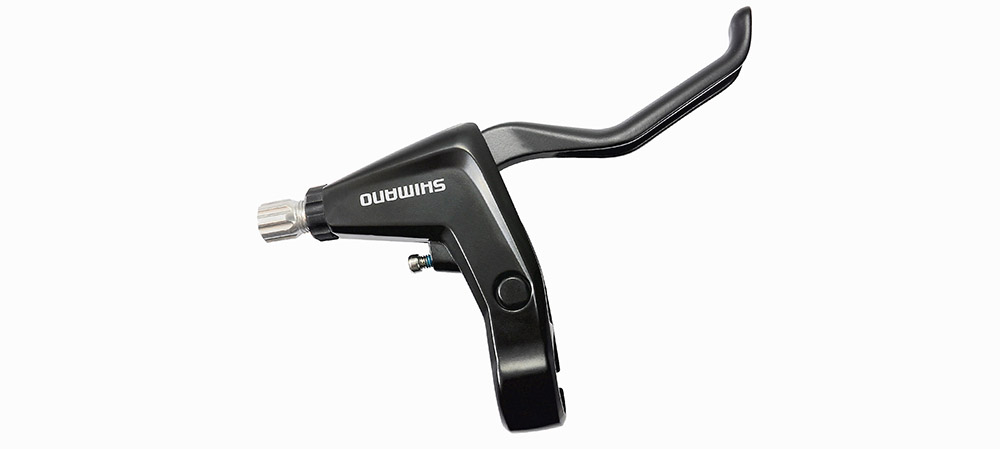

Настройка хода тормозной ручки

Эта наладка позволяет настроить положение рукоятки в момент схватывания тормоза. Конкретных рекомендаций по этому поводу нет. Кому-то удобнее, чтобы велосипед тормозил при малейшем нажатии на ручку, кому-то больше нравится наличие небольшого холостого хода и мертвая хватка в середине пути рычага.

Выполняется данная настройка с помощью винта, расположенного в корпусе тормозной ручки. Финишная доводка резкости схватывания тормоза производится барашком натяжения троса.

Внимание! После завершения всех регулировок проверьте, равноудалены ли колодки от ротора. Вполне возможно, что придется подрегулировать неподвижную фрикционную накладку.

Частные вопросы по механике

Как ослабить дисковый тормоз на велосипеде

Достаточно вкрутить барабан натяжения троса на определенное количество оборотов. Если его хода недостаточно – открутить гайку крепления тросика к калиперу, и послабить его натяжение. Вариант «так себе» – выкрутить болт регулировки положения ручки.

Не забывайте про неподвижную колодку. Отдаляя подвижную фрикционную накладку с помощью троса, отодвигайте и статичную, так, чтобы соблюдалась симметрия относительно ротора.

Как натянуть

Действуйте в порядке, обратном ослаблению троса, и получите желаемый результат.

Как сделать, чтобы тормоза хорошо тормозили

Используйте качественные колодки и своевременно центруйте калипер относительно ротора, чтобы диск изгибался как можно меньше.

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

1. Закрепив колесо, следует отцентровать калипер по отношению к ротору посредством подбирания и установки между креплениями на раме и калипера шайб различной толщины, что есть в комплекте.
2. Положение калипера изменяется от того, насколько сильно затягиваешь болты. Соответственно толщину и количество шайб нужно будет подбирать до доли миллиметра.
3. В случае, когда ротор соприкасается с обеими колодками и происходит трение, колодки нужно развести. Для этого, слегка выкрутите специальный шестигранник на калипере, при этом тормоза станут срабатывать позже.
4. Если вы хотите добиться меньшего хода тормозной ручки, шестигранник нужно вкрутить. Возможно, дело в неровном тормозном диске, который придется выравнивать.
5. Во время проведения робот не стоит переворачивать велосипед, чтобы избежать попадания воздуха в систему. Также не нажимайте ручку, если в системе нет масла, а ротор не стоит между тормозных колодок, иначе они сожмутся, после чего придется снимать калипер и разжимать тормозные колодки отверткой.
6. Когда все операции завершены, еще раз подтягиваем все болты. Проверяя роботу, внимательно следим, чтобы тормозной диск не перекашивался и не смещался во время нажатия на тормозную ручку.

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

1. Поскольку механические дисковые тормоза более чувствительны к смещению оси колеса, болты или эксцентрики стоит затягивать непосредственно сидя на велосипеде или прижимая передний амортизатор. В противном случае в дальнейшем, совершая небольшие прыжки, при езде может появиться трение ротора о колодку.
2. Сильно прикручиваем переходник. Калипер устанавливаем, используя инструкции приведенные выше. Одну из колодок выдвигаем посредством вкручивания на пол оборота винта, что регулирует ее положение.
3. В тормозных системах Hayes, перед выполнением этой операции, нужно выкрутить блокирующий шестигранник, а после того, как вся настройка будет завершена, вернуть в исходное положение.
4. Аккуратно прижимаем калипер к ротору, чтобы его плоскость совпала с плоскостью неподвижной колодки.
5. Затем попеременно подтягиваем болты крепления калипера. Действия, приведенные выше, проводим с отсоединёнными рубашкой и тросиком. Следите за тем, чтобы плоскость колодки не сместилась относительно плоскости тормозного диска.
6. Затягиваем оба шестигранника и возвращаем регулировочный болт колодки в исходное положение.
7. После этого прокручиваем колесо, проверяя на наличие трения. Если трения нет, статичную колодку можно немного выдвинуть регулировочным болтом и наоборот.
8. Прижимаем подвижную колодку, подтягивая рычаг, к которому крепится тросик. Ротор при этом будет слегка смещаться к статичной колодке, но незначительно!
9. Ставим тросик и рубашку в нужном положении в рычаге, внешняя колодка должна быть прижатой. Слегка притягиваем соответствующий болт.
10. Аккуратно нажимаем на ручку тормоза до начала рабочего хода, от чего трос станет в нужное положение в рычаге. Крепление троса затягиваем и проверяем на наличие трения колодки. Немного закручиваем регулировку на ручке, если колодка трет и наоборот.

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

Как установить и настроить тормозной механизм?

Как проверить, правильно ли установлена тормозная система?

Чтобы проверить положение тормозных агрегатов, нужно осмотреть передние и задние суппорты и убедиться, что диски центрируются между тормозными колодками. Каждая панель должна быть в полном контакте с ротором при наложении тормоза.

Как починить тормозную систему?

У многих возникает проблема с тем, что одна сторона тормозной системы соприкасается с колесом до того, как это сделает другая сторона, что приводит к ухудшению торможения и шума. Устранить эту проблему можно, ослабив болты и осторожно переместить суппорт в правильное положение. Некоторые суппорты требуют, чтобы вы добавили или удалили регулировочные шайбы для центровки суппорта над колесом.

Также, убедитесь, что болты на роторе и суппорте сидят плотно. Свободные части могут вибрировать и вызывать шум при торможении.

Как проверить и почистить тормозные колодки?

Тормозные диски (роторы)

Тормозные рычаги

Как проверить тормозные рычаги?

Тормозные рычаги находятся на руле и вы часто их используете, катаясь на велосипеде. Для того, чтобы проверить работают ли ваши тормоза, нужно просто сжать их. Когда рычаги полностью сжат, должно оставаться приблизительно 2,5 см пространства относительно рычагов и руля.

Рычаги должны быть прочно прикреплены к рулю и не качаться (подергайте рычаги вверх вниз и в стороны), они должны двигаться плавно при сжатии без рывков.

Примечание: что касается гидравлических дисковых тормозов, никогда не сжимайте рычаги тормоза, когда колесо снято с рамы и вилки, иначе саморегулирующиеся тормозные колодки могут зажаться так сильно, что будет потом проблемно разъединить их.

Если вы обнаружили, что рычаги не реагируют, или не мгновенно задействуют тормозной диск, существует несколько шагов, которые стоит предпринять.

Как починить тормозные рычаги?

Очистите и смажьте рычаги: если велосипед плохо тормозит, возможно, стоит прочистить или починить рычаги. Попробуйте смазать небольшим количеством масла рычаги в месте, где рычаг сгибается. Если у вас механические дисковые тормоза, стоит смазывать маслом тросы хотя бы каждые два месяца (или когда признаки ржавчины появляются на поверхности). Смазывать нужно путем нанесения небольшого количества масла на кабель, который находится рядом с главным и направляющим кабелем, будьте осторожнее — главное при этом не попасть маслом на тормозные колодки и диски.

Продуйте тормоза: если у вас гидравлические тормоза и рычаги проваливаются, когда вы их сжимаете, возможно, в гидравлику попал воздух. Чтобы его удалить, нужно «продуть» тормоза. Продувание — процедура, которая очищает гидравлические шланги от пузырьков воздуха.

Переставьте тормозные колодки: если у вас механические дисковые тормоза, то тормозные колодки не могут быть достаточно близко к колесам. Прежде чем переставить их, нужно убедиться, что колодки не слишком изношены.

Если колодки в порядке, нужно поворачивать циферблаты расположенные на суппортах, чтобы довести колодки ближе к колесам. Правильное расстояние между диском и колодками зависит от стиля ваших тормозов, поэтому лучше проконсультироваться по поводу этой информации у производителя тормозов.

Примечание: гидравлические дисковые тормоза имеют саморегулирующийся тормозные колодки, которые обеспечивают последовательную тягу рычага, поэтому у них нет регулировочных циферблатов на гидравлических суппортах.
