ООО «ТелеСистемы» предлагает внедрение системы автоматического регулирования теплопотребления (САРТ) с целью обеспечения рационального использования тепловой энергии и создания комфортных условий для проживания и работы.

Каждый из нас не раз замечал, что в периоды потепления батареи в здании еще долго остаются такими же горячими, как в холода. К сожалению, централизованная система отопления в нашей стране характеризуется инерционностью: коррекция температуры теплоносителя на источнике теплоты производится с заметным отставанием. Более того, централизованная система всегда ориентирована на среднего потребителя, в результате чего в зданиях, расположенных ближе к источнику теплоты, всегда наблюдаются завышенные параметры теплоносителя. Стремясь обеспечить себе комфортные условия для проживания и работы, мы открываем форточки, и тепло, за которое мы платим, уходит на улицу. А следовательно, здесь и кроется источник экономии энергоресурсов.

Сэкономить на теплопотреблении можно установив в индивидуальном теплопункте здания систему автоматического регулирования температуры теплоносителя (САРТ). Она предназначена для регулирования теплопотребления путем увеличения или уменьшения потока теплоносителя в здание в зависимости от его реальных потребностей в данный момент.

Способы экономии

Одним из вариантов здесь становится использование в доме автоматизированных узлов управления системой отопления. Такое оборудование само следит за температурой на улице, и в зависимости от неё выбирает режим подачи тепла в квартирах.

Жильцы таких домов больше не сталкиваются с ситуацией, когда уже относительно тепло, а батареи в квартире горячие — в помещении становится слишком жарко и приходится открывать окна. Жители испытывают дискомфорт и при этом должны ещё и платить за «лишнюю» тепловую энергию.

Пока автоматическое управление системой отопления установлено только в четырёх процентах домов. Оно позволяет собственникам квартир ежемесячно экономить на оплате ЖКУ.

Системы погодного регулирования

Решить проблему перетопов и снизить плату за тепло может помочь установка системы погодного регулирования или автоматизированных узлов управления системой отопления, отметила исполнительный директор НП «ЖКХ Контроль» Светлана Разворотнева. Такое оборудование само следит за температурой на улице и в зависимости от этого выбирает нужный режим подачи тепла в квартирах. Проще говоря, система подстраивается под погоду и выбирает оптимальный нагрев батарей. Такой принцип позволяет не расходовать лишнюю энергию и, как следствие, экономить на коммуналке.

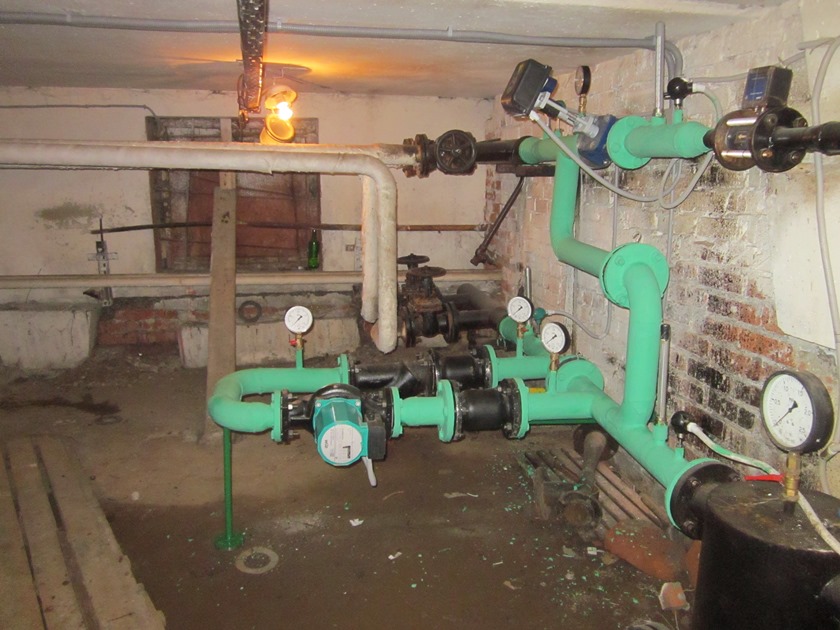

Само регулирующее оборудование устанавливается во внутренних инженерных системах дома — узлах учета тепловой энергии. Работу всей системы, как правило, контролирует вычислитель многоканального теплосчетчика, в котором есть функция автоматического контроля температуры теплоносителя в зависимости от температуры наружного воздуха.

Решение об установке системы умного отопления принимается на собрании собственников квартир. Они выбирают марку оборудования, сроки монтажа и стоимость обслуживания. После обращаются в управляющую организацию и вместе с ней заключают контракт с энергосервисной компанией, которая проводит работы.

Затраты на установку системы зависят от площади и серии дома. В среднем они окупаются в течение шести лет. При этом за сезон в доме экономится до 26% тепла, или до 8 руб. с 1 кв. м в месяц для каждого жителя. Специалисты отмечают, что эффект будет заметен, только если в доме исправно работает общедомовой прибор учета. По оценкам экспертов, пока автоматическое управление системой отопления установлено только в 4% многоквартирных домах.

Частые вопросы и ответы

1. Регулятор можно устанавливать только потребителям с зависимой схемой подключения?

Ответ: достаточно существенные перетопы в осенний и весенний периоды (а для теплых климатических зон – практически весь отопительный сезон) присущи как раз зависимой схеме присоединения. Если схема независимая, то тепловая энергия передается через теплообменник и соответствующая автоматика должна регулировать величину потребления (соблюдение температурного графика, исключающего перетопы).

1. Почему регулятор рекомендуется устанавливать при потреблении зданием до 0,3 Гкал/ч

Ответ: известно несколько схем, позволяющих регулировать потребление тепловой энергии зданием на нужды отопления. Наиболее часто применяется насосная схема, которая позволяет плавно регулировать потребление тепловой энергии зданием. Но внедрение такой схемы требует затрат на покупку насоса и соответствующего клапана, что при малом потреблении (соответственно и сравнительно небольших объемах экономии) будет окупаться достаточно продолжительное время. Специально для таких потребителей и был разработан наш Регулятор, который показал на практике окупаемость от 2 месяцев до 2 отопительных сезонов. Для зданий с потреблением больше 0,3 Гкал/ч традиционная насосная схема окупается в приемлемые сроки.

1. Не вызовет ли работа Регулятора шума или гидроударов в системе отопления здания?

Ответ: при потреблении зданием до 0,2 Гкал (и менее) расход теплоносителя составляет около 2 л/с (при скорости теплоносителя в трубе порядка 1 м/с), при таких расходах возникновение гидроудара не возможно. Если используется соленоидный клапан, регулирующий расход, то при его закрытии/открытии (где-то 2 раза в полчаса) слышен характерный щелчок. В офисных зданиях его, конечно, не слышно. Если рядом жилые помещения, то лучше использовать клапан шаровой с сервоприводом, он работает бесшумно, но его стоимость немного выше.

1. Не вызовет ли работа Регулятора завоздушивания системы отопления здания?

Ответ: нет. Клапан будет регулировать подачу тепловой энергии кратковременным перекрыванием подающего трубопровода. Обратный трубопровод ничем не перекрывается. Именно давлением в обратном трубопроводе теплосеть обеспечивает нормальную работу зависимых систем потребителей без завоздушивания.

1. Можно ли поставить один Регулятор на несколько зданий?

Ответ: На каждое здание нужно ставить свой Регулятор, поскольку он рассчитывает индивидуальное потребление зданием тепловой энергии. Если подключить несколько зданий, то из-за индивидуальных особенностей одни из них будут перегреваться, а другие недогреваться. При индивидуальной установке регулятора он будет учитывать особенности конкретного здания и обеспечивать ему необходимое количество тепловой энергии для поддержания комфортной температуры в помещении.

1. Сложно ли настраивать Регулятор?

Ответ: Регулятор настраивается очень просто: ему задается температурный график тепловой сети и температура, которую необходимо поддерживать в помещениях здания. Остальное он вычислит сам. Кроме того, если здание офисное или промышленное, можно указывать периоды, когда температура в помещениях может быть пониженной (выходные дни и ночные часы). В этом случае экономия будет еще больше. Если Регулятор подключен к сети Интернет, то настройка может быть осуществлена удаленно с любого компьютера (по логину и паролю).

1. Насколько сложен монтаж Регулятора?

Ответ: Монтаж сводится к установке монтажного модуля с уже установленной на нем необходимой арматурой (на резьбовом или фланцевом соединении — операция доступная любому слесарю). Операция требующая сварки – установка гильзы в трубопровод для датчика температуры. Крепление второго датчика температуры (воздуха) на северный (желательно) фасад здания – не представляет сложности. Шкаф управления монтируется на стену. Если подключение к интернету через мобильную связь, то возможно потребуется вывести антенну на фасад здания.

1. Есть ли практический опыт внедрения Регулятора?

Ответ: В качестве примера приведем данные работы регулятора в здании офиса теплоснабжающей компании в Москве. На рис. 1 виден исполнительный механизм (шаровой клапан с сервоприводом), установленный после теплосчетчика (по ходу теплоносителя). На рис. 2 представлен график температуры в подающем и обратном трубопроводе системы отопления, которые фиксировал теплосчетчик. На рис. 3. график потребления тепловой энергии зданием (данные теплосчетчика). На рис. 2 и 3 примеры работы системы диспетчеризации и учета данных.

Рисунок 1. Исполнительный механизм регулятора отопления (слева) и смонтированный в шкафу регулятор (контроллер) (справа).

Рисунок 2. График температур в офисном здании после установки регулятора (по данным теплосчетчика)

Рисунок 3. Потребление тепловой энергии зданием после установки регулятора отопления (данные теплосчетчика)

За дополнительной информацией и по вопросам приобретения обращайтесь, пожалуйста, по тел. +7 925 618-82-21, email: sbenergy@list.ru Шульженко Александр Владимирович

Регулятор отопления зданий для устранения перетопов

Источник: Портал по теплоснабжению, РосТепло.ру, www.rosteplo.ru

Индивидуальное регулирование

Данный способ контролирования системы производится вручную при помощи клапанов и кранов, и автоматически при перемене температуры воздуха в квартире. В разветвленных системах необходимо изменить расход теплоносителя – это должно упростить задачу регулировки.

Регулирование системы отопления в частных домах требует знаний об особенностях индивидуального водяного отопления. Основная задача системы заключается в обеспечении оптимального микроклимата для всей семьи. К сожалению, достаточно часто отопление выходит из-под контроля. Чаще всего, неправильная эксплуатация и несвоевременная корректировка параметров ведут к неэффективности показателей. Причинами также могут быть ошибки, допущенные при проектировании отопления, или плохое утепление.

Как показывает практика, во время проведения системы отопления люди не задаются вопросом расчетов. Специалисты, занимающиеся монтажом, предпочитают делать все оперативно, за счет чего страдает точность. Как результат, в одной комнате может быть прохладно, а в другой – чересчур жарко. Комфорта в таком случае можно не ждать.

При оценке качества работы системы и экономичности ее эксплуатации следует учитывать все параметры и особенности вашего отопления. Независимо от источника питания (электрический котел или газовый), система должна работать отлажено, поэтому правильное регулирование – залог теплого и уютного дома.

Самый простой способ отрегулировать циркуляцию воды – использовать термостат, расположенный на котле. Это своего рода рычажное устройство, которое позволит переключить теплозатраты и в таким образом произойдет снижение температуры в доме. Также при необходимости можно повысить уровень нагрева жидкости и за счет этого повысить температуру воздуха в доме.

Технология

Устройство для распределения тепловой энергии Doprimo 3 в отличие от теплосчетчика, устанавливается не в трубопровод отопления, а непосредственно на поверхность каждого радиатора в квартире. Общее количество распределителей в одной квартире может быть достаточно большим, но, в отличие от теплосчетчика, стоимость распределителя невелика и суммарные затраты на создание поквартирной системы учета тепла (включая стоимость необходимых дополнительных комплектующих и стоимость работ по монтажу) оказывается существенно ниже системы с применением теплосчетчиков.

Поскольку распределитель монтируется накладным способом, без врезки в трубопроводы системы отопления, то его установка в каждой квартире, на каждом радиаторе не приводит к изменению расчетных параметров теплоснабжения и не создает дополнительного гидравлического сопротивления в системе. Это позволяет внедрять систему индивидуального поквартирного учета тепла в уже эксплуатирующихся жилых домах.

Важно! Необходимое условие создания системы учета тепла на основе распределителей — это установка распределителей не менее чем на 50% радиаторов во всем доме и наличие общедомового прибора учета тепла.

Распределитель не показывает теплопотребление непосредственно. На дисплее отображаются безразмерные единицы. Индивидуальное теплопотребление каждой квартиры определяется расчетом на основе показаний каждого распределителя и общедомового прибора учета тепла. В результате расчета безразмерные единицы распределителя переводятся в единицы теплопотребления.

Расчетные коэффициенты

Распределитель в силу особенностей его применения не может показывать непосредственное теплопотребление, выраженное в единицах теплопотребления (кВт*час, Гкал, Дж и т т.п.). Теплопотребление помещения, в котором установлен распределитель, определяется расчетным методом на основе показаний ОДПУ и суммы показаний всех распределителей во всем доме. При расчете используются корректирующие коэффициенты, которые учитывают тип отопительного прибора, на котором установлен распределитель, способ крепления, тип крепления распределителя к отопительному прибору и расположение помещения в доме.
Компания ИСТА не вводит эти коэффициенты в свои приборы ни на этапе производства прибора ни при монтаже его на отопительные приборы.
Цифра на дисплее распределителя Допримо 3 — это чистый тепловой напор от отопительного прибора в помещение.
Все вышеуказанные корректирующие коэффициенты мы вводим в расчетную программу на этапе выполнения расчета.
Подобный подход позволяет нам сделать расчеты абсолютно понятными и прозрачными для потребителей.
Ввод корректирующих коэффициентов в программу расчета, а не в память распределителя, полностью исключает ошибки на наиболее вероятном этапе их появления, а именно, на этапе монтажа распределителя, когда ввод коэффициента производится монтажником.
В условиях реального монтажа монтажник не всегда способен ввести коэффициент правильно. Ошибка может возникнуть по целому ряду причин — монтажник неправильно определил тип отопительного прибора, мощность отопительного прибора, способ крепления распределителя и целый ряд других параметров.
Исправить ошибки, возникшие при монтаже можно, но для этого потребуется повторно посетить помещение, где установлен распределитель и вновь произвести его параметризацию. И в этом может заключаться основная проблема, особенно, если объект уже сдан заказчику.
В случае ввода коэффициентов в программу расчета, как это делаем мы, все корректирующие коэффициенты видны потребителям при проверке расчета и исправить их, при обнаружении ошибок расчетчика, значительно проще.

Расчет индивидуального теплопотребления и сбор данных с распределителей

Для расчета индивидуального теплопотребления каждой квартиры в доме необходимо получить данные со всех распределителей. Это можно сделать с помощью:

• ручное считывание — показания с дисплея распределителя списываются при обходе каждой квартиры. Это самый затратный, самый длительный по срокам способ получения данных, не гарантирующий точности считывания. Ошибки в записи показаний могут возникать как на этапе обхода приборов, так и на этапе ввода данных в расчетную программу. Поскольку обход всех квартир в доме может занимать длительное время, расчет теплопотребления возможен только за достаточно длительные периоды времени — за отопительный сезон, за год, за полгода.
• считывание данных распределителей в автоматической радиосистеме Симфоник 3. Это быстрый, точный и недорогой способ одновременного получения данных со всех распределителей в любой день. Для организации такого способа считывания данных потребуется установить в доме только концентратор Мемоник 3 Радио и активировать в распределителях встроенные радиоблоки. Данные поступают на портал ИСТА-РУС, они доступны для авторизованных пользователей в любое время суток и не требуют применения специализированного ПО. Одновременное получение данных со всех распредеителей позволяет производить расчет индивидуального теплопотребления за любые, удобные потребителям промежутки времени, например делать ежемесячные расчеты.
• Внимание! Если Заказчик хочет организовать на объекте (жилой дом) считывание данных с распределителей в автоматической радиосистеме Симфоник 3, то он должен указать это в своем заказе. В этом случае ООО «ИСТА-РУС» определит необходимое количество концентраторов Мемоник для объекта и включит их в счет на поставку оборудования. Без концентраторов Мемоник автоматический сбор данных по радиоканалу с распределителей тепла невозможен.

Система поквартирного учета тепла в многоквартирном доме на основе устройств Допримо 3

Большинство домов жилого фонда в России, в том числе, вновь водимых в эксплуатацию, имеют систему отопления с вертикальной разводкой труб. Стояки отопления проходят через весь дом от верхнего этажа к нижнему рядом с местами установки радиаторов. Через одну квартиру может проходить несколько стояков отопления и каждый радиатор может подключаться к своему стояку, расположенному рядом. При всех достоинствах такой системы отопления, она имеет весьма существенный недостаток — в ней невозможно использовать индивидуальные квартирные теплосчетчики. Как выход из положения давно и успешно применяется система индивидуального учета тепла на основе устройств для распределения тепловой энергии, или — распределителей тепла.

ООО ИСТА-РУС предлагает своим заказчикам все необходимые компоненты для реализации такой системы.

Принципы и особенности системы индивидуального учета тепла с распределителями

Что нужно сделать:

• Устанавливить общедомовый счетчик тепла (поз.3) — по его показаниям производится расчет с поставщиком тепла. Этот теплосчетчик может быть любого типа, любого производителя, включая отечественные.
• Каждый радиатор в каждой квартире оборудовать термостатическим вентилем или шаровым краном, с помощью которых поддерживается автоматически или регулируется вручную температура в помещении (поз.2). Это условие необходимо для того, чтобы жильцы в квартирах могли устанавливать у себя комфортную температуру или уменьшать температуру в помещениях в периоды отсутствия, снижая тем самым теплопотребление, которое им впоследствии придется оплачивать.
• На каждый радиатор в квартире устанавливить распределитель затрат на отопление Doprimo 3 (поз.1) — показания всех распределителей характеризует теплопотребление в квартире — чем больше будет разница единиц в начале расчетного периода и по его окончании, тем больше теплопотребление квартиры.

Важно! Расчет потребления тепла возможен только в том случае, если распределителями оборудованы не менее 50% квартир в доме.

• Все поступившее в дом тепло учитывается общедомовым счетчиком тепла. Теплосчетчик показывает потребление тепла в единицах измерения тепла — как правило, в Гкал.
• После общедомового счетчика тепла теплоноситель по стоякам поступает в радиаторы, установленные в квартирах и в местах общего пользования — лестничные площадки, квартирные холлы, служебные помещения и т.п. Радиаторы нагреваются и отдают тепло в те помещения, в которых они установлены. Если температура радиатора выше 25 0 С и разность между температурой радиатора и температурой в помещении, где он установлен, больше 4 0 С, то распределитель на радиаторе начинает счет — его показания увеличиваются. Скорость увеличения показаний распределителя зависит от разности температур радиатора и воздуха в помещении — чем горячей радиатор, тем выше скорость увеличения показаний распределителя при постоянной температуре воздуха в помещении. Единицы, показываемые распределителем — это условные единицы, характеризующие теплоотдачу радиатора, на котором он установлен.
• По окончании расчетного периода со всех распределителей собираются показания и производится пересчет безразмерных единиц в единицы теплопотребления.

Важно! Поскольку распределитель не имеет расходомера, учитывающего объем (массу) поступившего для нагрева в радиатор теплоносителя, а измеряет только разность температур «радиатор — помещение», то показания распределителя не могут быть выражены в единицах тепла. Перевод показаний распределителя в единицы тепла производится расчетным методом.

• Сумма единиц, показанная всеми распределителями в квартире, характеризует отдачу тепла от всех радиаторов в квартире. Сумма всех единиц, показываемая всеми распределителями в доме, характеризует отдачу тепла во все помещения дома.
• Зная сумму всех единиц распределителей во всех помещениях дома и зная показания общедомового счетчика тепла в Гкал, можно рассчитать значение одной единицы, показываемой распределителем уже в единицах теплопотребления — для этого показания общедомового теплосчетчика делятся на всю сумму единиц распределителей.
• Зная значение одной единицы распределителя, можно рассчитать индивидуальное потребление каждой квартиры или помещения в доме — для этого сумму единиц распределителей в квартире или в помещении нужно умножить на значение одной единицы.

Важно! Значение одной единицы не является постоянной величиной. В зависимости от показаний общедомового прибора учета тепла и суммы единиц, показываемых распределителями это значение может изменяться в разные расчетные периоды.

Важно! При расчете обязательно учитывается тип радиатора, мощность радиатора и способ монтажа распределителя на радиаторе (эти параметры отопительного прибора учитывает радиаторный коэффициент), расположение квартиры в доме (первый и последний этажи) и угловые помещения.

Из соображений сохранности приборов учета, распределителями, как правило, не оборудуют помещения общего пользования в доме — лестничные площадки, тамбуры, колясочные и прочие вспомогательные помещения. Тем не менее, эти помещения отапливаются и на них расходуется часть общего теплопотребления, которое должно быть оплачено. Расчет теплопотребления в таких помещениях производится оценочным методом на основе показаний общедомового прибора учета тепла — из показаний ОДПУ на отопление мест общего пользования выделяется фиксированная часть теплопотребления от 10 до 50%. Эта фиксированная часть показаний ОДПУ распределяется между квартирами или другими помещениями в доме пропорционально площади этих помещений.

Для квартир, которые не оборудованы распределителями, расчет может производиться по нормативам теплопотребления или другими методами.

Подходы к управлению теплом

Общие сведения о тепловой автоматике

Используемый повсеместно метод регулировки температуры основывается на так называемом «прямом действии». Это значит, что для изменения микроклимата в помещениях нашего дома нам следует воздействовать непосредственно на теплогенератор – котел, печь, камин или иное устройство, обеспечивающее нагрев теплоносителя.

Управляемое отопление: сложнее, но эффективнее

Автоматическое управление отоплением подразумевает отказ от прямого действия. Мы должны не регулировать работу источника тепловой энергии, добавляя или убавляя количество используемых ресурсов, а указывать желаемый результат, т.е. комфортную температуру в помещении.

Более того, это указание должно производиться однократно – а затем управляющий модуль обязан самостоятельно вносить изменения в энергоснабжение теплогенерирующего устройства. Проще говоря, нам достаточно задать температуру воздуха в квартире в 20 0 С, и блок управления котлом будет сам решать, как часто необходимо активировать клапан автоматической подпитки системы отопления.

Какие же плюсы обеспечивает реализация такого подхода?

• Подбирается температура, максимально комфортная для дома в целом и для каждого помещения в отдельности.
• Температура распределяется максимально равномерно.
• Управление интенсивностью обогрева дает возможность экономить энергоносители.

Требования к системе управления

На современном рынке представлена самая разная автоматика для отопления.

Ниже мы рассмотрим отельные элементы таких систем, но в первую очередь нам необходимо уяснить, каким требованиям должна соответствовать регулирующая установка?

• Первое требование – это, конечно же, максимально эффективная обратная связь, которая реализуется за счет использования чувствительных термодатчиков. Заданная температура должна поддерживаться постоянно, и ее перепады не должны ощущаться.
• Также важно, чтобы автоматическое регулирование отопления обеспечивало должный уровень экономии энергоресурсов. Чем точнее откалиброваны датчики, тем реже будет включаться теплогенератор, и тем меньше нам придется заплатить в конце месяца.
• К плюсам управляющих установок относится также дружественный интерфейс. Важно, чтобы регулировку температуры мог проводить любой член семьи, проживающей в доме.

Обратите внимание!
Простая панель управления обычно означает наличие достаточно сложного управляющего модуля. Такие системы отличаются высокой надежностью, но их цена довольно высока.

Естественно, на все элементы системы в полной мере распространяются требования по надежности и безопасности. Что касается экономии расходов на монтаже, то на современном рынке представлены и такие устройства, установку которых можно осуществить своими руками. Правда, таких моделей все же меньшинство.

Где может быть установлена система?

Систему можно установить в тепловых пунктах любых потребителей центрального отопления. Это могут быть: МКД, детские сады, административные здания, школы и т.д. Причем для каждого объекта разрабатывается собственная проектная документация, которая согласовывается с Ростехнадзором или с теплоснабжающими организациями.

Итак, я рассказал вам о существовании системы, которая способна эффективно оптимизировать теплоснабжение в вашем доме. Надеюсь, что подготовленная мной информация окажется полезной для вас и, что самое главное, позволить уменьшить те астрономические суммы, которые зачастую указываются в счетах на оплату услуг ЖКХ.
