Предохранительный клапан высокого давления с регулировкой давления

Предохранительный клапан высокого давления с регулировкой давления

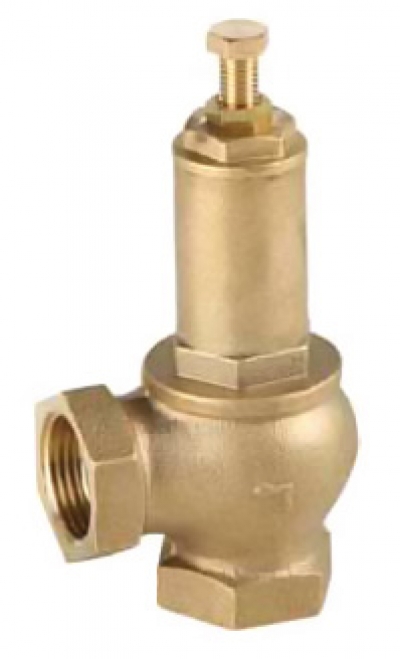

Клапан предохранительный высокого давления (регулируемый)

Применение Clapan visokogo davlenia 1

Предохранительные клапана высокого давления применяются для защиты систем отопления, недопущения повышенного давления теплоносителя в них.
В основном все клапаны высокого давления относятся к арматуре прямого действия, устанавливаемой в системах, где может возникнуть опасное избыточное давление, предназначены для полноценного, постоянного функционирования в любых условиях в системах отопления при высоких давлениях, высоких и низких температурах, на радиоактивных, токсичных, коррозионных, вязких средах.

Виды клапанов

Клапаны высокого давления классифицируют по характеру движения, по принципу действия, по виду нагрузки, по высоте подъема замыкающего элемента. По принципу действия делятся на:
— предохранительный клапан или клапан прямого действия, открывающийся исключительно под действием давления рабочей среды;
— импульсный предохранительный клапан или клапан непрямого действия, в котором применяется посторонний источник давления или электроэнергии.

По высоте подъема замыкающего органа: полноподъемные, малоподъемные и среднеподъемные.

По характеру движения замыкающего органа клапаны высокого давления делятся на клапаны:
пропорционального действия, используемые в системах с несжимаемыми средами и
двухпозиционного действия.

По виду нагрузки делятся на:
рычажно-пружинные
пружинные
грузовые
рычажно-грузовые
магнито-пружинные

Преимущества

* возможность регулировки давления срабатывания

* малый ход затвора для полного открытия

* простота герметизации затвора

* малая строительная масса и высота

* отсутствие трения уплотнения затвора о седло при закрытии и открытии клапана
существенно больший срок службы за счет уменьшенного износа уплотнительных поверхностей

Характеристики

* Макс. рабочее давление — PN 16
* Mин. рабочее давление — PN 0,5
* Условный диаметр клапана — 15-50мм
* Рабочая среда — вода, воздух, водяной пар, газ
* Рабочая температура — от -10°С до +220°С
* Материал корпуса — бронза
* Материал уплотнений — PTFE (тефлон)

На что обратить внимание при выборе предохранительного клапана

Самой значимой характеристикой при выборе предохранительного клапана является назначение (маслосистема или воздушная система), а также допустимое давление. Каждый компрессор характеризуется таким показателем как избыточное давление.

Он позволяет судить о том, насколько возможно превышение рабочего норматива, чтобы не произошло разрыва пневмоагрегата или других сосудов, функционирующих под давлением. В характеристиках предохранительного клапана давление указывает на значение избыточного давления сжатого воздуха или масла, при котором клапан открывается, чтобы не допустить опасного превышения.

Рекомендации

Для каждого предохранительного клапана предусмотрено место установки и определенное избыточное давление, которым необходимо управлять. Если устройство соответствует параметрам компрессора и установлено в предусмотренной для него системе, проблем не возникнет.

Если компрессор часто перегружается и перегревается, то это сигнал к необходимости инспектирования работоспособности предохранительного клапана. Его наличие в резерве обеспечит быстрое устранение отклонений в работе компрессора. Необходимо просто заменить износившийся клапан.

СПЕЦИАЛЬНЫЕ ГИДРАВЛИЧЕСКИЕ КЛАПАНЫ ДЛЯ САМОСВАЛОВ

Концепция полного гидравлического комплекта Бинотто максимизирует все сферы применения вашей гидравлической установки с полным спектром непревзойденной высокой производительности продукции и компонентов.

Кроме стандартных позиций, Бинотто также предоставляет клапаны высокого качества для различных целей при подъема кузова, такие как: гидравлические предохранительные клапаны цилиндров, клапаны ограничения хода, отводные клапаны и другие специальные гидравлические клапаны для самосвалов.

  •  pneumatic diverter valve

Пневматический клапан переключения потоков

Пневматический клапан распределения потоков это 3-х, 2-х позиционный клапан высокого давления, спроектированный для самосвалов с кранами или для транспортных средств, состоящих из самосвала с прицепом, чтобы контролировать 2 линии давления масла отдельно.

Читайте так же:
Ремонт и регулировка карбюратора к 151 пекар

Доступна также механическая версия.

Технические характеристики:

давление до 400 бар

подача до 250 л/мин

схема с открытым центром для предотвращения потрясения во время смены линий

Чугунный корпус с антикоррозийным поверхностью и золотником из никеля

температура масла: -25’C до +80’C

вязкость масла: 12 ÷100 cSt

  •  multifunctional hydraulic valve with auxiliary valves

Многосекционные многофункциональные гидравлические клапаны

С корпусом чугуна, этот надежный многофункциональный гидравлический клапан включает клапан предохранительный клапан, клапан анти — удара и клапан анти — кавитации.

С пневматическим или механическим управлением, этот клапан подходит для тех применений с независимым управлением цилиндра (одиночного действия) и гидравлического заднего борта (двойного действия).

Доступны также различные конфигурации.

  • номинальная подача: 140 л/мин
  • максимально рабочее давление: до 315 бар

ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ

У нас есть несколько типов предохранительных клапанов.

  •  Адаптер предохранительного клапана

Адаптер предохранительного клапана

Схема установки предохранительного клапана

Компенсированный клапан-регулятор потока

Компенсированный клапан-регулятор потока Бинотто это идеальное решение для производителей полуприцепов.
Компактный дизайн, легкий вес, легкость в установке (доступен фланец для прямой установки на входе масла в цилиндр).
Компенсированный клапан-регулятор потока Бинотто работает для регулирования потока масла во время фазы опускания, чтобы сохранить постоянную скорость.
В нормальных условиях ( при низком уровне подачи) клапан не принимает участия в регулировке скорости подачи масла, он только предотвращает перегревание.
Такой предохранительный клапан работает только в критических ситуациях (условия высокой подачи), когда существует риск слишком быстрого опускания кузова как, например: если труба, которая соединяет клапан самосвала с цилиндром был поврежден, сломан или сгорел, или в случае, когда чрезмерная нагрузка осталась на кузове.
В таких критических ситуациях компенсированный клапан-регулятор потока Бинотто контролирует поток во время операции опускания, чтобы избежать слишком быстрого закрытия цилиндра и предотвратить последующие повреждения и риски.

По запросу также доступны для работы при низких температурах.

трубопровод из алюминия

максимальное давление: 250 бар

номинальная подача: 150 л/мин

  •  max pressure valve
Предохранительные клапаны максимального давления

Предохранительный клапан максимального давления специально предназначен для применения на полуприцепах.
Во время стандартных операций этот клапан работает как любой другой клапан ограничения хода, просто перенаправляя поток масла в бак при очень низком давлении.
Каждый раз, как давление в гидравлической системе будет превышать существующий безопасный предел (как в случае с чрезвычайной нагрузкой или в случае поломки устройства ограничения хода,…), этот клапан будет работать как сливной клапан, ограничивая давление в контуре цилиндра до текущего давления в клапане, сливая масло в бак при очень низком давлении (меньше 5%).

Предохранительный клапан — трубопроводная арматура, предназначенная для защиты от механического разрушения оборудования и трубопроводов избыточным давлением путём автоматического выпуска избытка жидкой, паро- и газообразной среды из систем и сосудов с давлением сверх установленного.

Предохранительные клапаны СППК изготавливаются из стали марок 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ с фланцевым соединением. Присоединительные размеры и размеры уплотнительных поверхностей фланцев сбросных клапанов соответствуют ГОСТ 12815-80. Клапаны DN 25 мм PN 100 кгс/см2 изготавливаются с резьбовым штуцерно-торцевым присоединением: М48х2 на входе, М56х2 на выходе.

Техническая информация

Климатическое исполнение: У1, ХЛ1, УХЛ1. Условия эксплуатации ГОСТ 15150-69.
Температура рабочей среды: У1 от -40 С до +425 С, ХЛ1 от -60 С до +425 С, УХЛ1 от -60 С до +600 С.

Читайте так же:
Сборка и регулировка карбюратора дааз

Корпусные детали

Сталь 20Л ГОСТ 1050-88 , ГОСТ 10705-80 (корпусные детали, трубы, переходы, патрубки).
Температура использования среды от -40 до +425 С, окружающего среды от -40 до +40 С по ГОСТ 15150-69.

Сталь 09Г2С ГОСТ 19281-73 (корпусные детали, трубы, переходы, патрубки).
Температура использования среды от -60 до +425 С, окружающего среды от -50 до +50 С по ГОСТ 15150-69.

Сталь 12х18н10т ГОСТ 9940-81 (корпусные детали, трубы, переходы, патрубки).
Температура использования от -196 до +600 С, окружающего среды от -50 до +50 С по ГОСТ 15150-69.

Рабочие детали

Углеродистые стали:
Cталь 20 ГОСТ 1050-88
Cталь 20х13 ГОСТ 5949-75

Холодостойкие стали:
Cталь 09г2с ГОСТ 19281-73
Cталь 20х13 ГОСТ 5949-75

Нержавеющие стали:
Cталь 12х18н10т ГОСТ 5632-72

Большая пластичность, жаростойкость, отличается, высокой стойкостью к агрессивным и окислительным средам.

Уплотнения

Уплотнение металл-металл, наплавка электродами ЦН-12м ; ЦН-6л ; УОНИ 13/нж ГОСТ 10051.

Сварные части

Наплавка электродами ЦН-12м ; ЦН-6л ; УОНИ 13/нж по ГОСТ 10051.
Сварочная проволока СВ-04х19н19 ГОСТ 2246-70.
Разделка кромок по ГОСТ 5264-80 ; ЦКБА 025.

Фланцы арматуры

Фланцы арматуры:
ГОСТ 33259-15 тип 01 сталь 20. Температура применения: от — 40 до + 300 до Рn 25.
тип 11 сталь 20 ;20Л от — 40 до + 425 до Рn 250.

ГОСТ 33259-15 тип 11 сталь 09г2с. Температура применения:
тип 01 сталь 09г2с от — 40 до + 300 до Рn 25, от — 60 до + 425 до Рn 250

ГОСТ 33259-15 тип 11 сталь 12х18н10т. Температура применения: тип 01 сталь 12х18н10т
от — 40 до + 300 до Рn 25, от — 70 до + 510 до Рn 250

Крепежные детали

Шпилька по ОСТ 26-2040-96.
Гайка по ОСТ 26-2041-96.
Сталь 40х по ГОСТ 4543-71.

Покраска

Грунт ГФ-021 по ГОСТ 25129
Армакот F 100 по ТУ 2312-009-23354769-2008 предназначен для долговременной защиты металла умеренного и холодного климата.

Гарантийные сроки

Срок службы, не менее (лет) — 30
Полный срок службы (циклов) — 3000
Наработка на отказ циклов, не менее — 1000
Гарантия наработка циклов — 10000

Виды клапанов для системы отопления

Регулировочные и защитные устройства или клапаны системы отопления помогают изменять параметры теплоносителя, стабилизируют работу и автоматическую настройку всей системы. Различаются изделия по типу, зоне монтажа и функциональным особенностям.

Трехходовой клапан

трехходовой клапан

Требуется для поддержания тепловых параметров жидкости в системе отопления. По внешнему виду напоминает тройник из бронзы или латуни. Верх тройника дополнен регулировочной шайбой, под которой располагается чувствительный к перепадам температуры материал. Именно этот материал надавливает на рабочий шток, выдвинутый из корпуса. Применяется для обеспечения короткого контура в системе, а также при разделении теплоносителя на подачу ГВС и циркуляцию по приборам отопления.

Точка монтажа выбирается в зависимости от конструкции системы при выполнении следующих условий:

  1. До и после прибора устанавливаются манометры. Для устранения мусора перед устройством монтируется фильтр.
  2. Корпус не должен испытывать нагрузок, а для улучшенного регулирования перед прибором врезаются устройства, дросселирующие избыточное давление.
  3. Ставить клапан над приводом нельзя.
  4. Перед и после прибора должны пролегать прямые участки трубопровода.

Основная задача устройства – удерживать температурный режим жидкости на выходе путем смешивания горячего или холодного потока. Контролирует работу трехходового клапана наружный привод, обеспечивающий давление на шток при образовании неподходящих температурных изменений.

Читайте так же:
Регулировка электроклапана на воду

Обратный клапан

обратный клапан

Это устройство устанавливается в систему для запрета потока воды в обратную сторону. Элементы прибора обладают большим гидравлическим сопротивлением, поэтому обратный клапан для отопления не ставится в системах с естественной циркуляцией. Теплоноситель в системах самотечного типа поступает с малым давлением, поэтому тут пригодны гравитационные приборы с поворотной заслонкой, срабатывающие при показателях давления в 0,001 бар.

Принцип работы обратного клапана выстроен на способности пружинного механизма перекрывать затвор при изменениях параметров течения жидкости. Чтобы подобрать надежный прибор, следует учитывать показатели давления в теплосистеме. Изготавливаются изделия из стали, латуни, серого чугуна или нержавеющей стали. Различаются по типу запирающего устройства и бывают тарельчатыми, лепестковыми, шаровыми, двустворчатыми.

Самый популярный лепестковый обратный клапан для отопления. Это надежное устройство двустворчатого вида, которое при правильном течении воды открывает одну створку, при изменении течения, закрывается. Обладая большим гидравлическим сопротивлением, клапан не дает сбоев в работе. Монтаж показан только в системы с высоким давлением, точка установки выбирается с расчетом отсутствия других приборов, которые могут повлиять на работу изделия.

Важно! На обратном клапане есть стрелка, показывающая направление течения воды. Устанавливать прибор нужно так, чтобы вода текла по стрелке. Перед прибором ставится фильтр грубой очистки.

Термостатический клапан

термостатический клапан

Вентиль терморегуляции обеспечивает температурные показатели теплоносителя. При нагревании вентиля с термостатической головкой входное отверстие закрывается, снижается расход теплоносителя. Автоматическая регулировка объясняет постоянное движение и изменение положения изделия. Работа клапана сводится к ограничению уровня подачи теплоносителя на отдельную батарею, но не на всю систему.

Принцип работы выстроен на движении штока вентиля, который открывает и закрывает отверстие доступа теплоносителя в батарею. Достоинства прибора в автоматической регулировке, способности отсекать радиатор при нагревании до определенных температур, что снижает расход топлива, однако при выборе изделия из некачественных материалов можно столкнуться с заеданием штока, придется менять термостатический элемент.

Устанавливаются клапаны на входе трубопровода в радиатор, различаются по форме и типу подводки к системе теплоснабжения:

  • угловые применяются при подводке с пола;
  • прямые нужны для соединения трубы и батареи относительно поверхности стены;
  • осевые пригодятся для соединения труб, выступающих из стены.

Если подключение боковое, то требуются специальные клапаны для данного типа подключения с термостатическими головками и клапанами. А вот радиаторы нижнего подключения уже оборудуются вкладышами нужного вида.

Клапан регулировки давления

клапан регулировки давления

Перепады давления в теплосистеме могут вывести из строя даже самое качественное оборудование, поэтому регулировочный клапан на отопление ставится в обязательном порядке. Прибор предназначен для контроля параметров давления и обеспечении нормального тока носителя. Сниженное давление приведет к тому, что теплоноситель не попадет в радиаторы, а повышенное увеличит расход топлива.

Принцип работы заключается в выравнивании усилий. Подбирается прибор в зависимости от вида давления – статистический снижает высокие параметры, а динамический повышает низкие показатели. Пропускная способность – основной показатель выбора прибора, это свойство обеспечивает пропуск необходимого объема теплоносителя для поддержания оптимального показателя давления в сети.

Монтируется регулировочный клапан на отопление в точку установки байпаса. При изменении уровня давления шток смещается, высвобождая поток или прикрывая напор теплоносителя. Изделие изготавливается из латуни, бронзы, качественный прибор выдерживает давление в 20 бар. Простое и надежное устройство не имеет недостатков, быстро монтируется и при отсутствии механических воздействий служит более 50 лет.

Читайте так же:
Сервер российского времени для синхронизации

Перепускной клапан

перепускной клапан

Применяется для сброса рабочей среды в обратку при значительном повышении параметров давления в системе отопления. Перепускной клапан нужен для стабильной разности температур в трубопроводе подачи и обратного тока. Нарушения режима происходят из-за неправильно выставленной температуры нагрева. Если достигнут максимальный показатель, подача теплоносителя уменьшается, давление увеличивается и в работу включается перепускной клапан, снижая нагрузку на насос, повышая температурные показатели в обратке.

Установка показана рядом с нерегулируемым насосом, в перемычки стояков. Область применения клапанов широка, особенно важно монтировать изделие при использовании нагревательного котла – это оборудование, которое считается взрывоопасным.

Чтобы снизить риск возникновения взрыва, используется подрывной клапан для котла. Для котла электрического, газового, твердотопливного подходят самые простые подрывные устройства, которые срабатывают при малейшем повышении давления, например, из-за закипания воды.

Устанавливается прибор максимально близко к котлу на подающий трубопровод. Клапан представляет собой латунный корпус с пружиной и мембраной, закрывающей проход наружу, – простота конструкции обеспечивает корректность и бесперебойность работы.

Важно! Выбирая подрывной перепускной предохранительный клапан, следует знать, что полное открытие возможно при повышении параметров давления в 10% над рабочим значением, а закрытие осуществляется при понижении показателей на 20% от рабочего давления.

Специалисты советуют покупать изделие с характеристиками срабатывания – рабочее давление плюс 20-30%.

Предохранительный клапан

предохранительный клапан

Устройство применяется для устранения повышенного давления в системе отопления, наступающего вследствие увеличения температуры жидкости и большого образования пара. Как только уровень давления превышает показанные нормы, в работу включается клапан предохранительный для котла и выпускает пар наружу.

Конструкция состоит из седла, затвора и задатчика силового воздействия. Простота устройства гарантирует надежность работы и возможность комбинирования с другими блоками безопасности. Выбирая сбросной предохранительный клапан системы отопления, следует обращать внимание на силу сжатия пружины, которая зависит от определенного давления для сработки клапана.

Некоторые устройства выпускаются с заданными автоматическими параметрами, а есть модели, которые необходимо настраивать под определенный котел отопления в период запуска системы. В этом случае в расчет принимаются нормальный показатель давления котла и предельно допустимые значения – по данному диапазону и регулируется предохранительное устройство.

Установка предохранительного клапана в системе отопления выполняется рядом с котлом на подающем трубопроводе. Расстояние от выходного патрубка котла до защитного устройства должно быть не менее 20 см и не более 30 см.

Балансировочный клапан

балансировочный клапан

От этого защитного устройства зависит степень проходимости теплоносителя. Чем больше давление в системе, тем больше потребляется воды, возрастает расход топлива и увеличивается нагрузка. А чтобы стабилизировать систему устанавливается балансировочное устройство вентильного типа, которое обеспечивает беспрерывную работу системы. Ручные клапаны монтируются в паре с запорными на стояки. Используется изделие механической регулировки как диафрагма, подходит для перекрывания подачи потока теплоносителя.

Производители предлагают автоматические балансировочные вентили, которые быстро изменяют настройки теплосистемы в автоматическом режиме. Применяются автоматические изделия также в паре с запорными клапанами, которые устанавливаются в трубу подачи, а балансировочный вентиль – в трубопровод обратного тока, отвечающий за перепады давления.

На заметку! Балансовые вентили дают возможность делить сеть на зоны с учетом разброса параметров давления и запускать участки теплосистемы в работу поочередно, снижая расход топлива.

Предохранительные клапаны защищают системы и отдельные компоненты от слишком высокого давления газа
