Регулировка и подтяжка рулевой рейки своими руками

Регулировка и подтяжка рулевой рейки своими руками

Собираем регулировочный узел, затягиваем регулировочный стакан до упора и отпускаем на 90 градусов, контрим контргайкой. Открутить два шестигранника, снять крышку контрольного клапана, ребристый концевик обмотать изолентой при съеме.

Прижимные пружины гарантируют качественное соприкосновение шестерни и зубчатой рейки. Рулевая тяга деталь между рейкой и наконечником имеет тоже шаровый шарнир, рядом с резбовой частью, которой тяга крептся к рулевой реке.

Во всех остальных случаях владельцы машин неизменно сталкиваются с вопросом — как подтянуть рулевую рейку своими руками.

Это вполне ожидаемо, поскольку ездить нашим соотечественникам приходится исключительно по дорогам с выбоинами.

В таком случае без регулярных ремонтов автомобиля уже не обойтись. Принцип работы механизма Перед тем как начинать какие-либо ремонтные работы в машине, необходимо выяснить принцип функционирования того или иного механизма.

Рулевая рейка Хонда СРВ РД1, признаки неисправности

Несмотря на то, что рулевая рейка срв рд1 имеет солидный срок службы и является довольно крепким агрегатом, со временем и она не защищена от появления поломок. Для определения дефектов в рулевой рейке не нужно обладать специальными знаниями и возможно определить собственными силами. Как правило в процессе эксплуатации появление проблем с рулевой рейкой начинается с незначительных изменений в поведении рулевого колеса. Основными критериями наличия неисправности являются:

  1. Посторонние звуки при осуществлении поворота. Скрипы, треск или скрежет, доносящиеся со стороны рулевой рейки являются наиболее распространенными признаками поломки.
  2. Утяжеление рулевого колеса. В зимнее время года такая проблема может возникнуть из-за низкой температуры жидкости ГУР. Если после прогревания движение руля изменилось не сильно, следует обратиться в автосервис.
  3. Проблемный возврат руля в исходное положение или его отсутствие. В этом случае проблема может быть, как с рулевой рейкой, так и с системой ГУР.
  4. Снижение уровня жидкости ГУР. При возникновении протечек возможно попадание воздуха в систему, что неизменно скажется на плавности движения руля и сроке службы рулевой рейки.

Причины быстрого износа

Основной причиной по которой рулевая рейка выходит из строя это езда по плохим дорогам, и несвоевременное обслуживание. Например в зимний период если сильно выкручивать колеса во время парковки, и при этом уровень гидравлической жидкости будет недостаточным, начнут разрушатся элементы рулевого управления, в результате могут появится протечки. Если вовремя проводить профилактические осмотры, проблему можно обнаружить на раннем этапе, в результате чего поломку можно решить простой заменой сальников, в худшем случае рулевую рейку Honda CR-V нужно будет менять полностью.

Читайте так же:
Регулировка птф на хонда аккорд 9

Распространённой проблемой является стук в рулевом механизме, довольно часто он возникает по двум причинам:

  • Рвутся пыльник тяги, в результате этого наконечники начинают выходить из строя и стучат. Решается эта проблема заменой пыльников и наконечников на новые детали;
  • Появление внутреннего стука говорит о том, что во внутренней части рейки имеется серьезная поломка, в результате необходимо менять направляющие втулки с внутренним поршнем, так как они принимают на себя основную нагрузку.

Стук так же появляется в результате большой выработки, связанно это с большим пробегом.

Машины в продаже

Комментарии 16

Покупай новый сухарь. Подлезть можно, чуть неудобно. Подтяжка, как правило ничего не даст. А лучше, сними рейку замени втулку, очки, сухарь.В принципе ничего сложного.

Сказали, что только втулку надо подтянуть.

Если втулка и очки изношены, то хоть за подтягивайся, толку не будет

Сказали, что только втулку надо подтянуть.

А при проезде неровностей она у тебя стучит? Или они только биение выявили

При проезде неровностей (кочки, ямки, грунтовка). "Очки", только при снятии, я так понял будет видно менять или нет?

Можешь смело снимать, разбирать. Если есть свой гараж, то намного проще. Я свою перебрал 1,5 года назад, тишина. Запчасти оригинал, вместе с маслом около 7000 вышло.

Покупай новый сухарь. Подлезть можно, чуть неудобно. Подтяжка, как правило ничего не даст. А лучше, сними рейку замени втулку, очки, сухарь.В принципе ничего сложного.

Можно по позициям сухарь 10.

Не помню точно, есть ли доступ к регулировочной гайке на нашем автомобиле, но обычно для регулировки рейку снимать не обязательно.

Она почти в притык и под углом к кузову и там растояние капец какое маленькое, примерно 3 см. Как добраться до нее снизу, не смотрел.

эти винты почти у всех авто "в неудобном месте", но у СТОшников должны быть спецключи для этих целей,
может хотят денег побольше содрать и поэтому настаивают на снятии

Читайте так же:
Как отрегулировать карбюратор на скутере хонда леад

Не помню точно, есть ли доступ к регулировочной гайке на нашем автомобиле, но обычно для регулировки рейку снимать не обязательно.

Что она регулирует? Какие проблемы

Зазор между шестерней рейки и рулевого вала. При большом зазоре разбиваются зубья и поверхность, по которой скользит эта втулка

Она стучать начинает? И потом что зубья менять или втулку

Идет выработка поверхности на рейке, по которой скользит втулка. И потом получается, что в крайних положениях рейка не люфтит, а в среднем положении руля появляется люфт и стук, так как большее время машина едет по прямой.Коросе нужно почитать мануал, как регулировать, найти ключи, которыми можно подлезть и попытаться отрегулировать. Но не в среднем положении руля, а провернуть руль влево или вправо на пол оборота-оборот. Иначе в среднем положении зазор будет нормальный, а в крайних рейка может клинить. Если после такой регулировки в среднем положении руля будет люфт, то рейку под замену .

Как выполняется регулировка

Подтяжка рулевой рейки предполагает взаимодействие с той частью механизма, через которую усилие передается от рулевого вала на рейку. В целом, усилие после поворота руля передается при помощи косозубой или прямозубой шестерни, входящей в зацепление с зубчатой рейкой.

Шестерня установлена на подшипнике. При этом прижим шестерни к зубчатой части должен быть плотным (без зазоров). По этой причине дополнительно устанавливаются прижимные пружины.

Более того, даже если подтянуть рулевую рейку правильно, это временное решение. Через несколько десятков тысяч километров пробега водитель снова столкнется с люфтом и стуком в рейке. При этом вторичная подтяжка регулировочной гайки не рекомендуется. Необходимо выполнять полный ремонт рулевого механизма или замену рейки.

Регулировка рулевой рейки — как правильно настроить?

like0 17 Сентября 2015

  • Регулировка рулевой рейки — как правильно настроить?
  • 1. Какую функцию выполняет рулевая рейка?
  • 2. Как подтянуть рулевую рейку и можно ли не допустить люфтов?
  • 3. Регулировка рулевой рейки – как это сделать у себя в гараже?

star star star star star star star star star

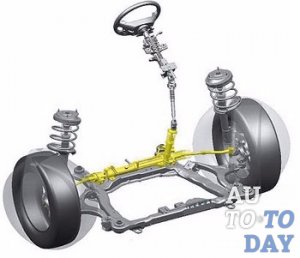

Рулевое управлениеРулевая рейка соединяется с колесами автомобиля посредством шаровых наконечников. В зависимости от типа управления – гидравлического или механического – определяются особенности той или иной рулевой рейки. Так, механический тип чаще всего встречается в автомобилях отечественного производства, а также на некоторых иномарках прошлого века. Гидравлический тип является распространенным только в конструкциях импортных транспортных средств.

Читайте так же:
Honda vtx 1300 регулировка клапанов

Нужно учесть, что все автомобильные детали рано или поздно выходят из строя или изнашиваются. Основным элементом, который чаще всего подвергается различным неисправностям, является механизм рулевой рейки. Именно механизм данного устройства принимает на себя все наезды в глубокие ямы, все удары, которые возникают по причине низкокачественных отечественных дорог. Как бы осторожно водитель не водил свое транспортное средство, рано или поздно поломка данного узла случается.

Рулевая рейка

Для того чтобы хоть немного облегчить свое пользование автомобилем, нужно досконально изучить все устройства и все его узлы. Тоже самое относится и к причинам поломок, которые рекомендуется зазубрить, как дважды два, так как данные познания могут уберечь автомобилиста от множества неблагоприятных моментов. Так, основным признаком неисправности данного узла является значительное увеличение усилий автомобилистом при непосредственном повороте руля. Для автомобилей гидравлических нужно постоянно держать под контролем определенный уровень жидкости, при возникающей необходимости доливать недостающую в бачек.

В том случае, когда автомобиль имеет управление гидравлическое, при непосредственных поворотах может возникать достаточно сильный посторонний шум или звук в самом насосе гидроусилителя. В моменты самого передвижения может возникнуть особый стук, который будет достаточно сильно отдавать в руль. При вращении рулевого колеса также может возникать небольшой люфт. Он возникает в независимости от направления поворота руля.

Рулевая рейкаСамым распространенным признаком неисправности в данном узле является небольшое вытекание масло. Данный признак характерен для обоих типов управления автомобилем. Причина данной поломки заключается в износе сальника рулевой рейки. Если возникает такого рода неисправность, то следует незамедлительно произвести ремонт. Это делается для того, чтобы обезопасить механизм управления транспортного средства от вывода из строя в период передвижения по дороге.

1. Какую функцию выполняет рулевая рейка?

По способу привода рулевые рейки могут быть нескольких видов: гидравлическими, механическими или электрическими. В большинстве автомобилей установлены гидравлические зубчатые рейки. Такого рода конструкция производит обеспечение быстроты и точности передачи поворотов руля на достаточно высоких скоростях, оптимальный заезд и выезд с парковки. Помимо этого, данное устройство способствует совершению разворотов на достаточно маленьких площадях. Для того, чтобы снизить усилия, которые прилагаются на ведущее колесо, производители оборудуют механизм гидроусилителем.

Читайте так же:
Регулировка клапанов honda pilot фотоотчет

Следовательно, из всего вышеуказанного можно сделать вывод, что за удобство, а то и за безопасность передвижения транспортного средства, будет отвечать один из основных узлов автомобиля рулевое управление. В интересах автолюбителя содержать данную систему в рабочем состоянии, а также постоянно прислушиваться к потенциальным неполадкам. Все ремонтные работы по рулевым рейкам должны выполняться с применением особого спецоборудования, которое позволит произвести оптимальную подгонку и реставрацию.

2. Как подтянуть рулевую рейку и можно ли не допустить люфтов?

Регулировка рулевой рейкиВ большинстве случаев поломки в узле рулевой рейки возникают впоследствии регулярного передвижения автомобиля по неровным и пыльным дорогам. Особой проблемой стали лежачие полицейские в городских условиях, которые не всегда устанавливаются работниками по технологии. Так, может быть, что въезд на них будет очень резким, или так, что высота будет очень большой, от чего пострадает транспортное средство. Чем чаще используется такого рода режим передвижений, тем скорее появится стук рулевой рейки. Данный признак является самым выраженным симптомом, который будет означать неисправность детали. А для того, чтобы обезопасить себя и намного реже ремонтировать рулевое управление автомобиля, следует избрать самый щадящий режим вождения своего транспортного средства, при этом, притормаживать при каждой даже небольшой неровности. Так, передвижение по таким участкам должно сопутствоваться низкой скоростью автомобиля.

Иные причины по которым выходят из эксплуатации данные узлы могут быть частые наезды на бордюры, резкий набор скорости, когда рулевое колесо располагается а граничном положении. Именно из-за этого значительно увеличивается нагрузка на редуктор и все остальные конструктивные составные рулевой рейки. При таких условиях уже и гидроусилитель автомобиля может «посыпаться». Поломки в рейках достаточно подобны другим поломкам, именно поэтому для тотальной и точнейшей диагностики данная деталь может требовать тотальной разборки.

3. Регулировка рулевой рейки – как это сделать у себя в гараже?

Регулировка рулевой рейкиДовольно часто возникает вопрос о том, каким образом подтянуть рулевую рейку своими руками, а также произвести другие регулировки данного узла. В таком случае нужно понять, что обычное подтягивание данной детали не всегда до конца решит возникшую проблему люфта или вообще не решит ее. Это объясняется тем, что передающая пара, к которой и относится шестерня и зубчатая рейка, имеет определенную степень износа, который не является доступным для созерцания. Регулировочные работы по своей сути вовсе не являют собою какие-то сложные процессы. Их может выполнить любой автомобилист, который умеет обращаться с нужным инструментом.

Читайте так же:
Как регулировать тросик акпп хонда

Из-за того, что степень износа является неизвестной, невозможно с идеальной точностью поставить правильный диагноз, при этом, без вскрытия рулевой рейки. В таком случае нужно обратиться к специалистом. Для того, чтобы произвести обычную регулировку и подтяжку понадобится напарник, а также гараж с ямой и ключ, который предназначается для непосредственной регулировки рулевой рейки. После того как все было подготовлено нужно выполнять все действия поэтапно и с особой точностью. Перед тем как приступить к подтяжке транспортное средство должно быть надежно закреплено, а колеса должны стоять в положении «прямо». При помощи специального механического прибора для определения зазора – люфтометра – определяется люфт переднего колеса (в том случае, если оно отвечает за управление). Данный люфт не должен превышать 10-ти градусов.

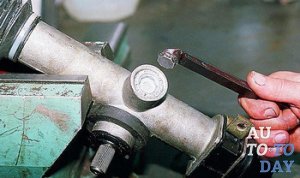

Рулевая рейкаДля того, чтобы осуществить подтяжку нужно использовать регулировочный винт, который располагается в торцевой крышке рулевого механизма. Для того, чтобы его найти, следует воспользоваться паспортом автомобиля, так как для каждой марки и модели существует и разное местоположение винта. Подтяжка должна происходить медленно. При этом нужно постоянно проверять ход и движение рулевого колеса, наличие стука в колонке и значение люфта.

После того как устройство было отрегулировано следует провести ходовые испытания. Если же ход у ведущих колес будет очень тяжелым, то нужно будет немного отпустить регулировочный винт. Именно посредством таких проведенных работ регулировочный процесс рулевой рейки будет успешным, когда люфт или стук полностью пропали, а само колесо теперь может свободно вращаться в стандартное центральное положение.
