Делаем своими руками регулируемый блок питания на LM 317

Делаем своими руками регулируемый блок питания на LM 317

Сборка лабораторного блока питания

Рано или поздно любой начинающий радиолюбитель сталкивается с необходимостью заиметь простой, надёжный и недорогой регулируемый блок питания для проверки собственных поделок, ну и, конечно же, тестирования новых «пациентов». Вариантов немного – либо купить уже готовый блок с требуемыми характеристиками в магазине или же у более опытного коллеги по ремеслу, либо собрать устройство самостоятельно из подручных материалов. С учётом цен на более-менее качественные ИИП с регулировкой напряжения (в среднем от 15 до 80 у. е.) вывод напрашивается сам собой.

шипение

Если вам нужен регулируемый по току линейный источник питания с ограничением тока, я предлагаю вам построить один на 5-контактных микросхемах вместо двух 3-контактных. Таким образом, вы не платите цену падения напряжения [за проходной элемент] дважды. Посмотрите на L200 и т. Д. Разница в том, что эти 5-контактные регуляторы имеют однопроходный элемент с двумя источниками управления для него (погрешность усилителя для регулятора напряжения и компаратора для ограничения тока).

введите описание изображения здесь

Если вы хотите придерживаться двойного решения LM317, посмотрите на источник питания на основе LM317 с ограничением тока, где эта тема обсуждалась ранее.

Корпус для блока питания

В качестве материала для корпуса разумнее использовать пластик. Он удобен в обработке, поддается деформации при прогреве. Другими словами, можно без труда придать заготовкам любую форму. А для высверливания отверстий не потребуется много времени. Но можно немного потрудиться и сделать красивый, надежный корпус из листового алюминия. Конечно, с ним мороки будет побольше, зато внешний вид окажется потрясающим. После изготовления корпуса из листового алюминия, его можно тщательно зачистить, прогрунтовать и нанести по несколько слоев краски и лака.

Читайте так же:
Как посмотреть синхронизацию времени в windows

К тому же вы сразу убьете двух зайцев – получите красивый корпус и обеспечите дополнительное охлаждение микросборке. На LM317T блок питания построен по такому принципу, что стабилизация осуществляется с выделением большого количества тепла. Например, у вас на выходе выпрямителя 12 Вольт, а стабилизация должна выдать 5 В. Вот эта разница, 7 Вольт, уходит на нагрев корпуса микросборки. Следовательно, она нуждается в качественном охлаждении. И алюминиевый корпус будет способствовать этому. Впрочем, можно поступить и более продвинуто – смонтировать на радиаторе термовыключатель, который будет управлять кулером.

Скачать печатную плату стабилизатора на LM317

Достоинства данного стабилизатора.

  • простота в изготовлении
  • надежность
  • дешевизна
  • доступность компонентов

Недостатки

  • низкий КПД.
  • необходимость использования массивных радиаторов.
  • не смотря на компактность самой платы. Размеры стабилизатора с радиатором достаточно внушительного размера.

Для изготовления данного устройства Вам понадобится:

  • Стабилизатор LM317 -1шт.
  • Транзистор КТ818 -1шт. в пластиковом корпусе (TO-220)
  • Диод КД522 или аналогичный -1шт.
  • Резистор R1 -47ОМ желательно от 1Вт -1шт.
  • Резистор R3 220Ом от 0.25 Вт -1шт.
  • Переменный резистор линейный — 5кОм -1шт.
  • Конденсатор электролитический 1000мФ от 50В -1шт.
  • Конденсатор электролитический 100мФ от 50В -1шт.
  • Диодный мост током от 5А

Данная схема не критична к точному соблюдению номиналов радио элементов. Например резистор R1 может быть от 30 до 50 Ом, резистор R3 от 200 до 240Ом. Диод можно не ставить.

Фильтрующие конденсаторы можно поставить и большей емкостью, однако стоит учитывать, что конденсатор дает небольшой прирост по напряжению.

Транзистор КТ818 можно заменить аналогичными импортного производства 2N5193, 2N6132, 2N6469, 2N5194, 2N6246, 2N6247.

Сборка стабилизатора на LM317

Сборка стабилизатора выполняется на одностороннем стеклотекстолите и выглядит примерно так.

Читайте так же:
Регулировка силы постоянного тока

готовая плата блока питания на LM317готовая плата блока питания на LM317

Диодную сборку следует выбирать исходя из максимального тока способного дать трансформатор.

Установка платы блока питания на LM317

Транзистор и микросхему я установил на радиатор через изолирующие прокладки. Радиатор выбрал максимально большой из имеющихся и подходящий под мой корпус. Закрепил его двумя болтами к нижней крышке корпуса.

Сборка лаболаторного блока питания на LM317 и КТ818

На радиатор установил кулер от старой видеокарты, для более эффективного охлаждения. В верхней и задней крышке просверлил вентиляционные отверстия.

Сборка лаболаторного блока питания на LM317 и КТ818

У выбранного мной трансформатора для стабилизатора на LM317 только одна вторичная обмотка на 27В. По этому для питания вольтметра и вентилятора я использовал плату от зарядного устройства мобильного телефона. Она выдает напряжение 5В и ток до 900мА.

Вид задней крышки лаболаторного блока питания

Готовый блок питания выглядит так.

Вид готового лаболаторного питания с нагрузкойВид готового лаболаторного питания без нагрузки

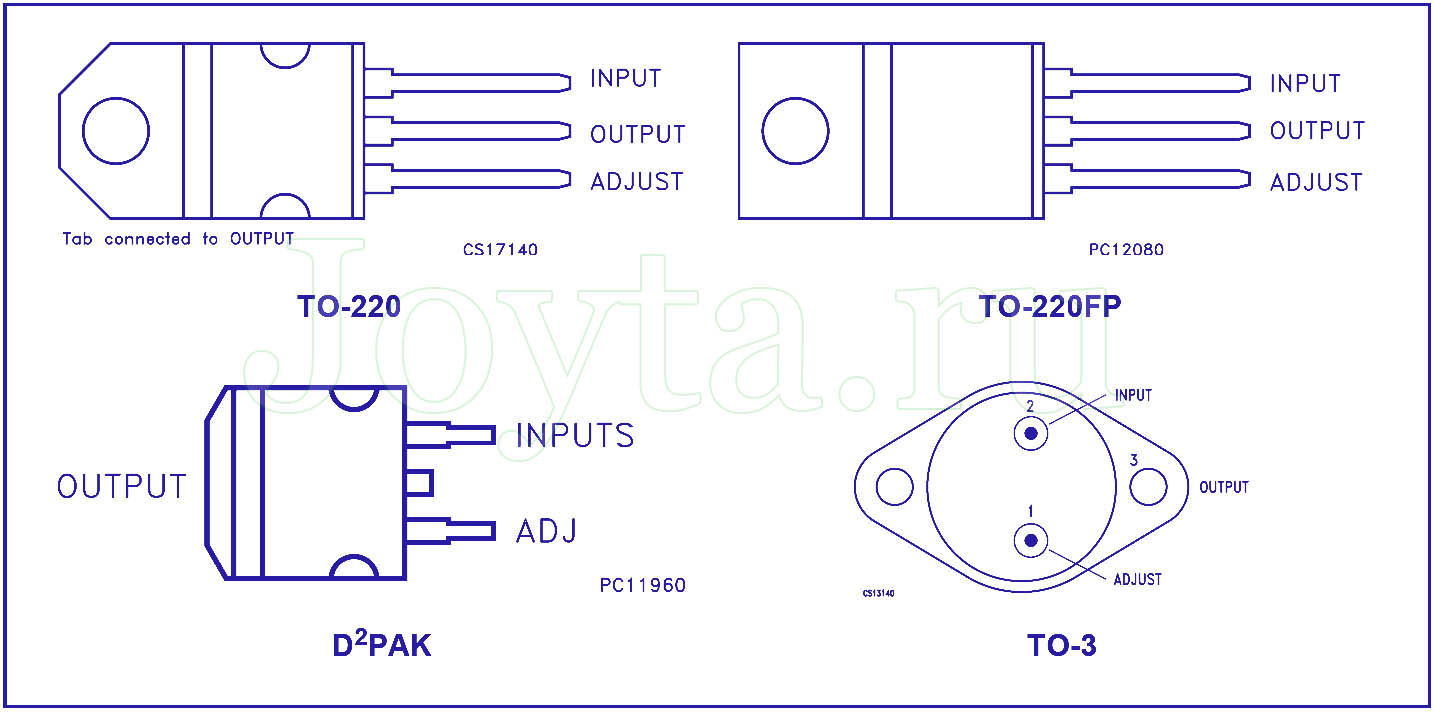

Назначение выводов микросхемы:

 Выводы LM317 регулируемого стабилизатор напряжения и тока

 Модификации LM317 регулируемого стабилизатор напряжения и тока

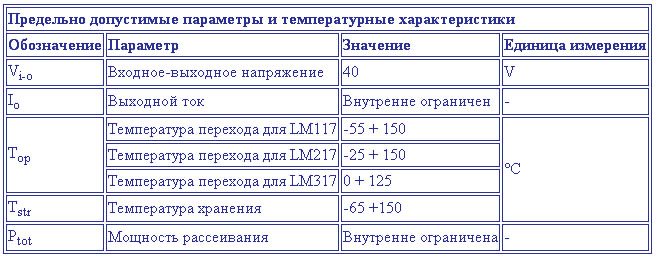

Параметры LM317 регулируемого стабилизатор напряжения и тока

 Характеристики LM317 регулируемого стабилизатор напряжения и тока

Схемы включения

Стабилизатор LM317 зарекомендовал себя универсальной микросхемой способной стабилизировать напряжение и Амперы. За десятки лет разработаны сотни схем включения LM317T различного применения. Основное назначение, это стабилизатор напряжения в блоках питания. Для увеличения силы количества Ампер на выходе есть несколько вариантов:

  1. подключение параллельно;
  2. установка на выходе силовых транзисторов, получим до 20А;
  3. замена на мощные аналоги LM338 до 5A или LM350 до 3А.

Для построения двухполярного блока питания применяются стабилизаторы отрицательного напряжение LM337.

Считаю, что параллельное подключение не самый лучший вариант из-за разницы в характеристиках стабилизаторов. Невозможно настроить несколько штук точно на одинаковые параметры, чтобы распределить нагрузку равномерно. Благодаря разбросу, на один нагрузка всегда будет больше чем на другие. Вероятность выхода из строя нагруженного элемента выше, если он сгорит, то резко возрастёт нагрузка на другие, которые могут не выдержать её.

Чтобы не подключать параллельно, лучше использовать для силовой части DC-DC преобразователя напряжения транзисторы на выходе. Они рассчитаны на большой ток и отвод тепла у них лучше из-за больших размеров.

Читайте так же:
Регулировка клапанов двигатель 2lt

Современные импульсные микросхемы уступают по популярности, её простоту трудно превзойти. Стабилизатор тока на lm317 для светодиодов прост в настройке и расчётах, в настоящее время до сих пор применяется на небольших производствах электронных блоков.

Светодиодный драйвер

Светодиодный драйвер

Светодиодный драйвер до 5А

Светодиодный драйвер до 5А

Зарядное для аккумуляторов

Зарядное для аккумуляторов

Регулируемый двухполярный блок питания от 0 до 36В

Регулируемый двухполярный блок питания от 0 до 36В

Двухполярный БП LM317 и LM337, для получения положительного и отрицательного напряжения.

Регулируемый БП на LM317 и транзисторе : чем питать?

ЗЛОЙ КОТ

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

  • Ни одного зарегистрированного пользователя не просматривает данную страницу

Объявления

  • Прочитайте перед созданием темы!
  • Ответов 59
  • Создана 3 г
  • Последний ответ 3 г

Топ авторов темы

Falconist 6 постов

harvester 3 постов

Dr. West 12 постов

ЗЛОЙ КОТ 24 постов

Популярные посты

Dr. West

Dr. West

По переделке блоков на 494 информации просто море в сети. Но нужно понимать что делаешь, ИИП ошибок не прощает.

DoG70

DoG70

Опытные люди советуют не заниматься ерундой, а определить, действительно ли вам нужно 5А (10? 15? 20?) По своему опыту скажу, что много лет назад сделал простой двухполярный БП на двух LM и до

Изображения в теме

Сообщения

FOLKSDOICH

FOLKSDOICH

Тимур Наумовский


Мультиметр ZOYI ZT-300AB с Bluetooth

Похожий контент

Приветствую уважаемые дамы и господа!
Занимаюсь разработкой носимого устройства с целью исследования технологий LoRaWAN и BLE 5.0. А также поработать с энергоэффективными режимами работы МК STM32L4-серии.
Исходные данные:

где — D3 микросхема зарядки Li-ionLi-Pol аккумулятора (MCP73831),
D4 — DCDC преобразователь USB -> 3.3V (LM3671),
D5 — DCDC преобразователь VBAT -> 3.3V (LM3671).

Читайте так же:
Оборудование для регулировки развал схождения колес

Суть моего вопроса:
Если присутствует напряжение VBUS (USB), то необходимо выключать преобразователь D5 сигналом LM3671_BAT, но включать D4 сигналом LM3671_USB.
Таким образом получается, что аккумулятор будет заряжаться, а питаться прибор будет от USB.

Мои предположения, рассуждения и решения которые я вижу:
Если управлять преобразователями при помощи GPIO портов МК, то получится, что как только питание по USB отключится, то прибор выключится быстрее, чем успеет включиться преобразователь работающий от VBAT, ввиду чего я такое решение и отмёл. Использовать небольшую схемку на двух полевых транзисторах в одном корпусе (p и n типа). В симуляторе вроде как всё работает, но вероятно может произойти та же ситуация, что и в случае 1;

Использовать микросхему выполняющую данную задачу, но тут играет роль, что достать её сложно, стоит 7$ и выглядит как overkill для такой простой задачи. Покидайтесь, пожалуйста, камнями и критикой решений, своими вариантами решения задачи или же исправлениями к приложенным схемам.
————————————————————————————————————————————————————————————-
Если вдруг кого-то заинтересует,
то вот ссылка на GitHub проекта,
а так же ссылка на GitHub библиотеки.
Используются шрифты T-Flex GOST, можно получить по ссылке.

Гость Vlad

Распродаю остатки ( по мере поступления) радиодеталей, трансформаторов и много разных комплектующих от приборов и р/техники (б/у и новое).
1. Трансформатор для инвертора портативных LCD телевизоров (типа Super) «129A1″(б/у, но в работе не были, только демонтированны).

Схема блока питания с возможностью регулировки напряжения

Сделать регулируемый блок питания на LM317T оказывается проще простого, для этого не потребуется особых знаний и умений. Итак, у вас есть уже блок питания со стабилизатором. Теперь можно его слегка модернизировать, чтобы на выходе изменять напряжение, в зависимости от того, какое вам требуется. Для этого достаточно отключить первый вывод микросборки от минуса питания. По выходу включаете последовательно два сопротивления – постоянное (номинал 240 Ом) и переменное (5 кОм). В месте их соединения подключается первый вывод микросборки. Такие несложные манипуляции позволяют сделать регулируемый блок питания. Причем максимальное напряжение, подаваемое на вход LM317T, может составлять 25 Вольт.
